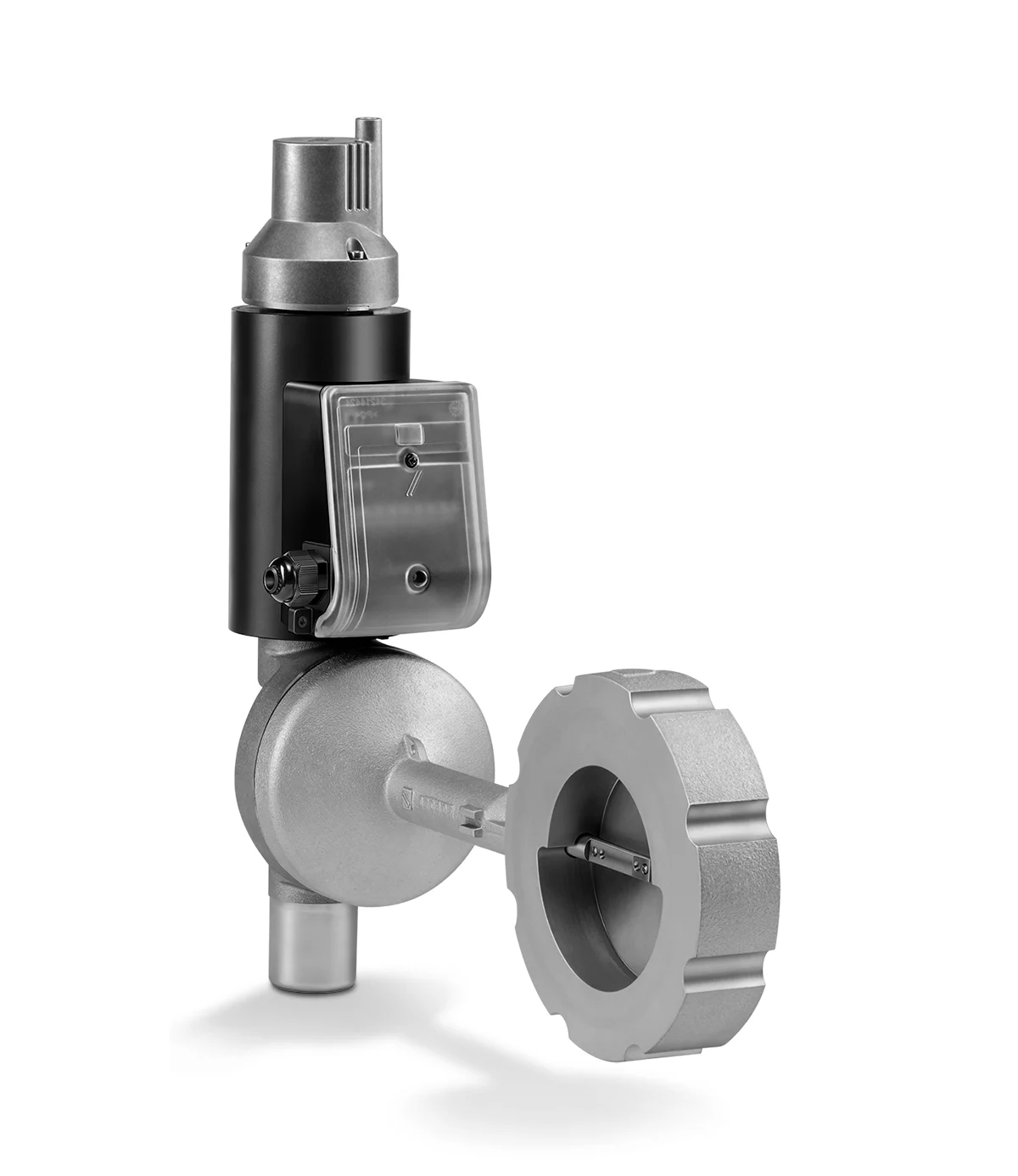

Válvulas mariposa operadas por solenoide para aire MB 7/BVHM

Rango de Temperatura Ambiente: -20 a +60 °C (-4 a +140 °F) para BVHM y MB 7
Comportamiento de Apertura/Cierre: MB 7L: apertura lenta/cierre rápido; MB 7N: apertura rápida/cierre rápido; MB 7R: apertura lenta/cierre lento
Orientación de Instalación: Actuador de solenoide en posición vertical o inclinado hacia horizontal; no boca abajo
Rango de Flujo Ajustable: Configuración de fábrica: Qmin = 0 °, Qmax = 90 °; ajustable a través de unidad de ajuste de flujo
Intervalo de Mantenimiento: Bajo mantenimiento; se recomienda verificación funcional anual
Posición de Seguridad: La válvula mariposa se cierra cuando se desenergiza

Descripción

Válvulas mariposa operadas por solenoide para aire MB 7/BVHM.

Modo de operación hasta 450°C. DN: 40 a 100
Para instalación entre dos bridas
pu: máx 150 mbar
Con disco de válvula con resorte y indicador de posición
MB 7N: apertura rápida, cierre rápido, MB 7R: apertura lenta, cierre lento, para control Alto/Bajo
MB 7L: apertura lenta, cierre rápido, para control On/Off
Tensión de red: 24 V CC, 120 V CA o 220/240 V CA
Conexión eléctrica: terminales o enchufe estándar con toma

Rango de temperatura ambiente	-20 a +60 deg C (-4 a +140 deg F) para BVHM y MB 7
Comportamiento de apertura/cierre	MB 7L: apertura lenta/cierre rápido, MB 7N: apertura rápida/cierre rápido, MB 7R: apertura lenta/cierre lento
Orientación de instalación	Actuador solenoide en posición vertical o inclinado hacia horizontal; no boca abajo
Rango de flujo ajustable	Configuración de fábrica: Qmin = 0 deg, Qmax = 90 deg; ajustable a través de unidad de ajuste de flujo
Intervalo de mantenimiento	Bajo mantenimiento; se recomienda verificación funcional anual
Posición de seguridad	La válvula de mariposa se cierra cuando se desenergiza
Material del Disco de la Válvula	Acero Inoxidable
Temperatura media	-20 a +450 deg C (-4 a +840 deg F)
Clasificación de Enclosure	IP65 (MB 7)
Potencia Eléctrica	230 VAC: 100 W; 120 VAC: 108 W; 24 VDC: 85 W
Tipo de conexión	Para instalación entre bridas EN o ANSI
Voltaje de Suministro	230 VAC, 120 VAC (50/60 Hz) o 24 VDC
Medios Adecuados	Aire y gases de combustión (limpios, secos, sin condensado)
Dirección de Flujo	Se recomienda instalación con flujo de abajo hacia arriba
Tipo de producto	Válvula de mariposa operada por solenoide para aire – BVHM con actuador solenoide MB 7
Tipo de Válvula	Válvula de mariposa con barra de parada (BVHM..A)
Rango de tamaño	DN 40, 50, 65, 80, 100
Aprobaciones	EN 13611; ANSI/UL 429; CSA C22.2 No. 139; CE (LVD, EMC, RoHS)
Material	Hierro fundido dúctil (GGG)
