Descripción

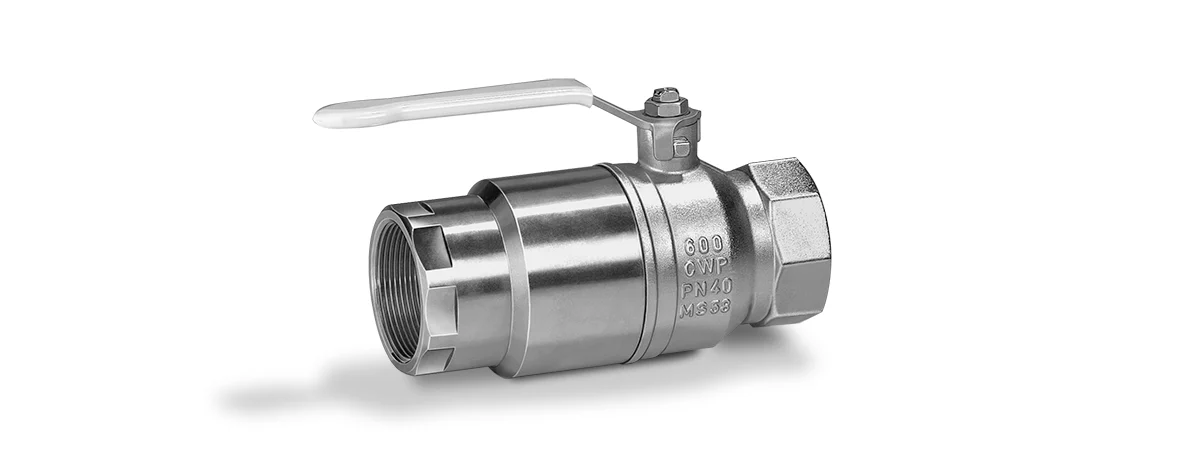

Válvulas de cierre manual AKT para gas, con dispositivo de seguridad de cierre automático, Disparo de Equipos Térmicos (TAS).
Características y beneficios
- DN: 10-150
- Conexión: rosca o brida
- pu: máx. 4 o 5 bar
Válvulas manuales con disparo térmico AKT..TAS
- Rango de temperatura ambiente: -20 a +60 °C
- Temperatura de disparo térmico: Activación del disparo a 95 °C ± 5 °C, 95 °C ± 5 °C
- Orientación de instalación: Cualquiera; mínimo 20 mm de separación de la pared
- Intervalo de mantenimiento: Reemplazar la válvula después del disparo térmico
- Rango de presión de entrada: Hasta 5 bar (GT5), o 16 bar con tornillos HT y sellos de brida
- Compatibilidad de medios: Gas natural, gas de ciudad, GLP (gaseoso)
Información adicional
| Rango de temperatura ambiente | -20 a +60 grados C |
|---|---|
| Temperatura de activación térmica | Activación del disparador a 95 °C ± 5 °C, 95 °C ± 5 °C |
| Orientación de instalación | Cualquiera; mínimo 20 mm de separación de pared |
| Intervalo de mantenimiento | Reemplace la válvula después de un disparo térmico |
| Rango de presión de entrada | Hasta 5 bar (GT5), o 16 bar con tornillos y sellos de brida HT |
| Compatibilidad de medios | Gas Natural, Gas de Ciudad, GLP (gaseoso) |
| Resistencia Térmica | 650 °C durante al menos 60 minutos |
| Variantes de Producto | AKT..F..TAS – Válvula manual de brida con disparo térmico integrado, AKT..R..TAS – Válvula manual roscada con disparo térmico integrado |
| Tipo de conexión | Entrada – rosca interna Rp (ISO 7‑1) o brida PN16 (ISO 7005), Salida – rosca interna Rp/rosca macho R, brida PN16 (ISO 7005) |
| Clasificación de Fugas | ≤ 30 l/h a 4 bar de presión de prueba |
| Material del sello | Sellos de bola de PTFE (Teflón); sello de vástago de Viton |
| Tamaños nominales | DN 15 a 150 (dependiendo de la variante) |
| Tiempo de Cierre | 60 segundos |
| Tipo de Válvula | Válvula de bola operada manualmente con cierre térmico automático |
| Funciones | Válvula de cierre principal manual para gas; aísla automáticamente las tuberías de gas en caso de incendio |
| Aprobaciones | Cumple con TRGI (DVGW G 600) y la Directiva Alemana de Sistemas de Combustión, Directiva de Aparatos de Gas; DIN EN 331; DIN 3586, marcas de prueba DVGW para variantes específicas de AKT..TAS |
| Material | Latón (versiones roscadas), hierro dúctil/acero (versiones de brida), acero de carcasa TAS, galvanizado |
