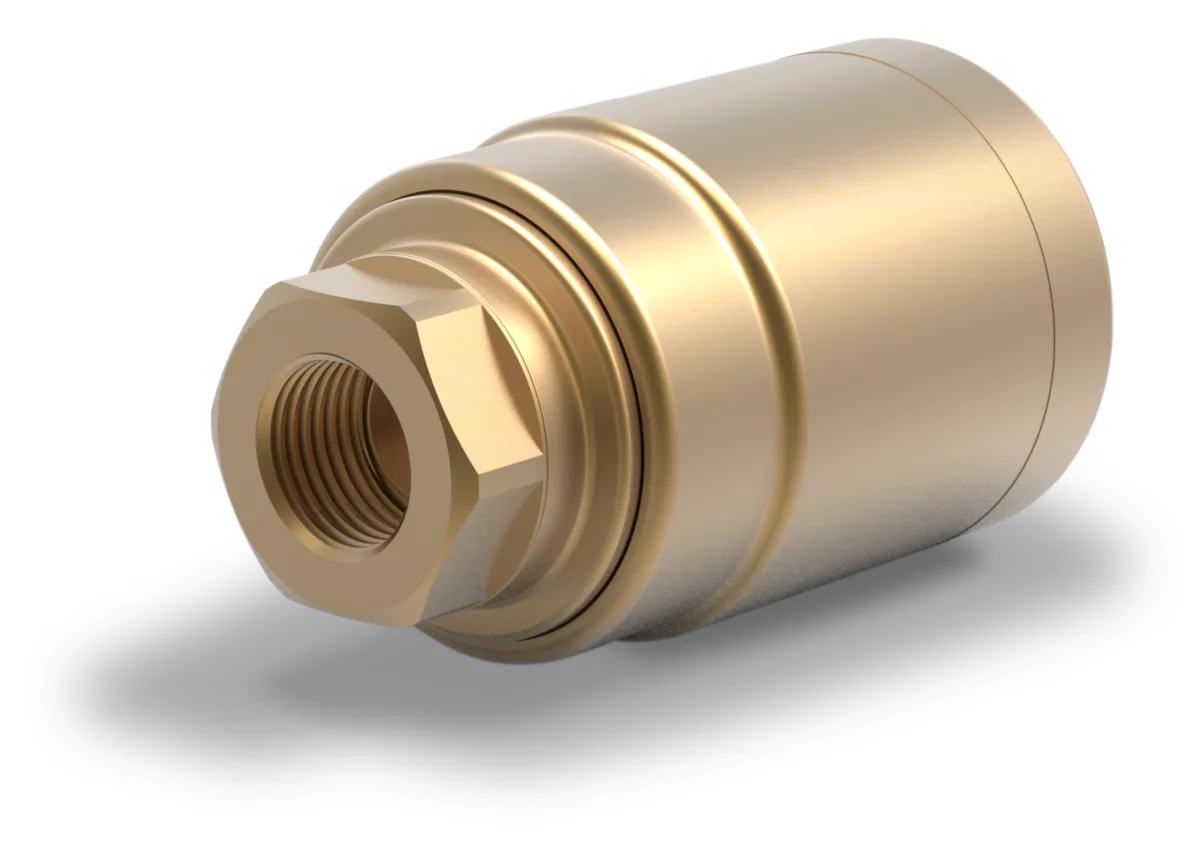

Válvulas de gas de no retorno GRS, GRSF

Diseño: Robusto
Rango de presión de apertura: Bajo
Tipo de conexión de tubería: Rosca interna Rp (R), brida según ISO 7005 (F)
Rango de presión de entrada: GRS: Hasta 25 bar (DN 15-25), hasta 20 bar (DN 40-50), hasta 10 bar (DN 80); GRSF: Hasta 5 bar (DN 15-50)
Temperatura del medio: GRS: -20 a +70 °C (GRS 15-50/GRSF 15-50); -20 a +50 °C con oxígeno; GRSF: -20 a +70 °C (GRSF 15-50); -20 a +50 °C con oxígeno
Detención de llama: GRS: No (debe usarse con un dispositivo de seguridad adicional para protección contra retrocesos); GRSF: Sí (detiene los retrocesos y previene el retorno de gas después de un retroceso)

Descripción

Válvula de gas de no retorno para prevenir el deslizamiento o aumento de gas, para gas, aire y oxígeno.

GRS: no detiene la llama
GRSF: con apagallamas de bronce sinterizado, por lo que detiene la llama en caso de uso con aire de combustión
DN: 15 a 80
Conexión: rosca o brida
pu: máx. 100 mbar o 5 bar

Diseño	Robusto
Rango de Presión de Apertura	Bajo
Tipo de Conexión de Tubería	Rosca interna Rp (R), brida según ISO 7005 (F)
Rango de presión de entrada	GRS: Hasta 25 bar (DN 15-25), hasta 20 bar (DN 40-50), hasta 10 bar (DN 80), GRSF: Hasta 5 bar (DN 15-50)
Temperatura media	GRS: -20 a +70 °C (GRS 15-50/GRSF 15-50); -20 a +50 °C con oxígeno, GRSF: -20 a +70 °C (GRSF 15-50); -20 a +50 °C con oxígeno
Detención de llama	GRS: No (debe usarse con un dispositivo de seguridad adicional para protección contra retrocesos), GRSF: Sí (detiene los retrocesos y previene el retorno de gas después del retroceso)
Tamaños nominales	GRS: DN 15, 20, 25, 40, 50, 80, GRSF: DN 15, 20, 25, 40, 50
Tipo de producto	GRS: Válvula de gas de no retorno, GRSF: Válvula de gas de no retorno con detención de llama
Aprobaciones	Probado y registrado por DIN-DVGW; conforme a la Directiva de Equipos a Presión de la UE, Rosca interna según ISO 7-1, brida PN 16 según ISO 7005
Material	Latón
Tipo de gas	GRS: Gas de ciudad/distrito, hidrógeno, gas natural, propano, biogás purificado, nitrógeno, gases inertes, aire comprimido, oxígeno, GRSF: Gas de ciudad/distrito, gas natural, propano, aire comprimido
Propósito	GRS: Previene el flujo inverso de gas, picos y deslizamientos, GRSF: Previene el flujo de gas inverso y los retrocesos de mezclas de gas-aire de combustión
