Descripción

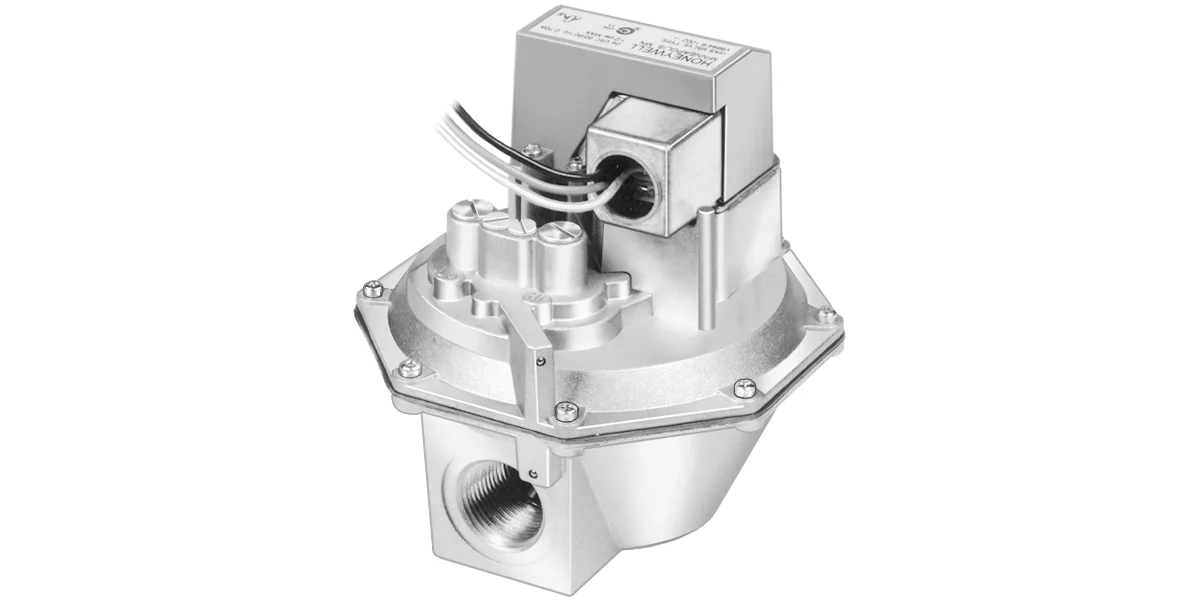

V4944B, L, N/8944B, C, L, N son Válvulas de Gas Reguladoras de Presión de dos etapas. Estas válvulas se utilizan en calderas, calentadores de unidad, hornos de conducto, aire de reposición y calentadores en azoteas.
Características y beneficios
- Diseñadas para reemplazar las Válvulas de Gas V4844/V8844
- Adecuadas para su uso en calderas atmosféricas, calentadores de agua comerciales y calentadores en azoteas
- Los modelos V4944/V8944B, C, L, N son válvulas de diafragma operadas por solenoide que combinan las funciones de cierre de seguridad y regulación de presión en una sola unidad
- V4944/V8944B, N son para uso con gas natural
- V4944/V8944C, L son para uso con gas LP
- Cuerpo de válvula de aluminio fundido con un patrón de paso directo
- V4944 se utilizan con controladores de dos etapas de voltaje de línea; V8944 se utilizan con termostatos o controladores de dos etapas de 24 Vac
- La válvula se cierra en caso de falla de energía; recomendada para servicio de cierre final
- Conexión de sangrado: Dos 5/16-24 UNF
- Conexión de piloto: 1/8-27 NPT
- Patrón del cuerpo: Paso directo, no desplazado
- Tiempo de cierre de la válvula: 2 seg máx
- Montaje: Vertical (horizontal)
- Materiales: Cuerpo – Aluminio
- Voltaje: V4944-120 Vac; V8944-24 Vac
- Frecuencia: 60 Hz
- Consumo de energía: V4944-9 VA máx; V8944-12.4 VA máx
- Conexiones eléctricas: terminales de espiga de 1/4 in. (6 mm) (conexiones rápidas), se proporcionan cables de conexión y cubierta para conexión de conducto eléctrico.
- Rango de temperatura de operación: -40°F a +150°F (-40°C a +66°C)
- Aprobaciones, Underwriters Laboratories Inc.: Archivo No. MH1639, Guía No. YIOZ (solo 60 Hz)
- Aprobaciones, CSA: Certificado No. 158158-1042930, Guía No. 3302-01, 81 (Z21.21, Z21.78)
- Clasificaciones de presión (psi): 1/2 psi
- Clasificaciones de presión (kPa): 3.4 kPa
- Clasificaciones de corriente: V4944-0.077 máx amperios a Vac/Hz nominal; V8944-0.516 máx amperios a Vac/Hz nominal
