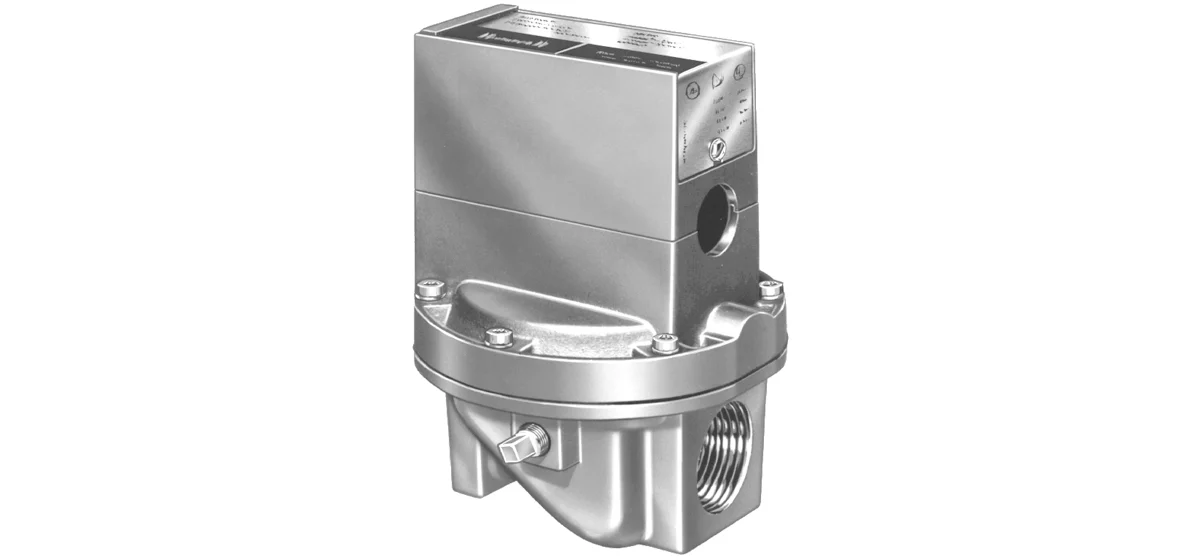

V48/V88 Diaphragm gas valves

Descripción

V48 y V88 Series Válvulas de Gas de Diafragma

V48 para servicio de voltaje de línea; V88 para servicio de 24 Vac
Cierra firmemente con un diafragma que está cargado tanto por peso como por resorte
Tiempo máximo de cierre de dos segundos
La válvula se cierra en caso de falla de energía; recomendada para servicio de cierre final
Establecer el tiempo de apertura con orificios de sangrado de varios tamaños o válvula de sangrado ajustable
Usar con gases LP, naturales o manufacturados
Fabricada con aluminio fundido en patrón de válvula de paso directo
Indicador de posición de válvula disponible para 1-1/4 in. V48A2227
Tipo de combustible: Natural; LP; Manufacturado
Conexión de sangrado: 1/8-27 NPT
Patrón del cuerpo: Paso directo
Tiempo de apertura de la válvula: 5 seg máx
Tiempo de cierre de la válvula: 2 seg máx
Montaje: Vertical (horizontal)
Materiales: Cuerpo – Aluminio
Frecuencia: 60 Hz
Consumo de energía: 9 W; 15 VA máx
Conexiones eléctricas: 6 in. Cables de conexión
Rango de temperatura de operación: 32°F a 125°F (0°C a 52°C)
Aprobaciones, Underwriters Laboratories Inc.: Archivo No. MH1639, Guía No. YIOZ
Aprobaciones, CSA: Certificado No. 158158-2500005576 (Z21.21-CSA 6.5)

Modelos	V48A, V88A, V88J
Rango de temperatura ambiente	V48A/V88A: 32 a 125 grados F (0 a 52 grados C), V88J: hasta 150 grados F (66 grados C)
Indicador de Posición de la Válvula	Indicador de posición de válvula opcional en modelos seleccionados de 1-1/4 in
Rango de Temperatura del Fluido	V48A/V88A: 125 grados F, V88J: 150 grados F
Opciones de Orificio de Sangrado	Orificios de sangrado ajustables o fijos disponibles (opciones instaladas por OEM)
Material del Cuerpo de la Válvula	Aluminio Fundido
Posición de Montaje	Cualquier posición; montado en tubería o soporte
Clasificación de voltaje	V48A (120V), V88A (24V), V88J (24V, alta temperatura)
Patrón de Válvula	Paso recto, no desplazado
Toma de Piloto	1/4-18 NPT (2 a 3 in), 1/8-27 NPT (3/4-11/2 in)
Toma de Sangrado	1/8-27 NPT
Tipo de producto	Válvula de diafragma operada por solenoide
Tiempo de Apertura	≤5 segundos (a 2 oz/in² de presión)
Tiempo de Cierre	≤2 segundos (en caso de falla de energía)
Tamaños de válvula	3/4 in, 1 in, 1-1/4 in, 1-1/2 in, 2 in, 2-1/2 in, 3 in NPT
Aprobaciones	UL Listed File MH64447, Guide YIOZ, CSA Z21.21/CSA C I 6.5 (modelos de 60 Hz solamente)
Tipo de gas	Gases Naturales, LP, manufacturados, que contienen azufre
