| Aprobaciones |
EN 298, Directiva de Maquinaria 2006/42/EC, Directiva de Aparatos de Gas, Directiva de Baja Tensión, Directiva EMC; aprobaciones AGA, FM, CSA, GOST‑R
|
| Controles de Secuencia de Arranque |
Tiempo de espera tW, verificación de simulación de llama, tiempo de seguridad tSA, tiempo de ignición tZ; bloqueo si no se detecta llama dentro de tSA
|
| Tiempo de Seguridad de Arranque |
Seleccionable: 3, 5 o 10 segundos (dependiendo del modelo)
|
| Longitud del Cable del Sensor |
Ionización: máx. 75 m; sensor UV: máx. 100 m; cable de ignición: hasta 5 m (IFD 258)/1 m (IFD 258..I)
|
| Tiempo de Seguridad Durante la Operación |
Predeterminado 1 segundo, opcional 2 segundos, no debe exceder 3 segundos según EN 746-2
|
| Comportamiento de Reinicio/Bloqueo |
Seleccionable por interruptor: bloqueo inmediato por falla o reinicio único en caso de falla de llama
|
| Pantalla del Programa |
Pantalla de 7 segmentos de 2 dígitos para estado del programa, señal de llama y códigos de falla (00, 01, 02, 04, 09, 10, 52, 53)
|
| Sensores UV Permitidos |
Elster Kromschröder UVS 1, 5, 6, 10 (-40 a +80 °C)
|
| Salidas |
Ignición: máx. 2 A; Salida de válvula: máx. 1 A; Contactos de señalización: máx. 2 A a 253 VAC
|
| Ciclos de Operación |
Unidad de control: 250,000 ciclos; Botones de reinicio y de red: 1000 ciclos cada uno
|
| Voltaje de Red |
100 V, 120 V, 200 V, 230 VAC (-15%/+10%), 50/60 Hz
|
| Tipo de ignición |
Transformador de ignición externo (IFD 258) o ignición integrada (IFD 258..I) con voltaje de ignición de 22 kVpp y corriente de 25 mA
|
| Tiempo de Ignición |
Aproximadamente 2, 3 o 6 segundos dependiendo de la configuración del modelo
|
| Monitoreo de Llama |
Sensor de ionización o sensor UV (UVS); modo UV solo para operación intermitente; rango de señal 0-25 µA; detección ≥ 2 µA
|
| Condiciones Ambientales |
-20 a +60 °C (-4 a +140 °F), Categoría de sobretensión III, sin condensación
|

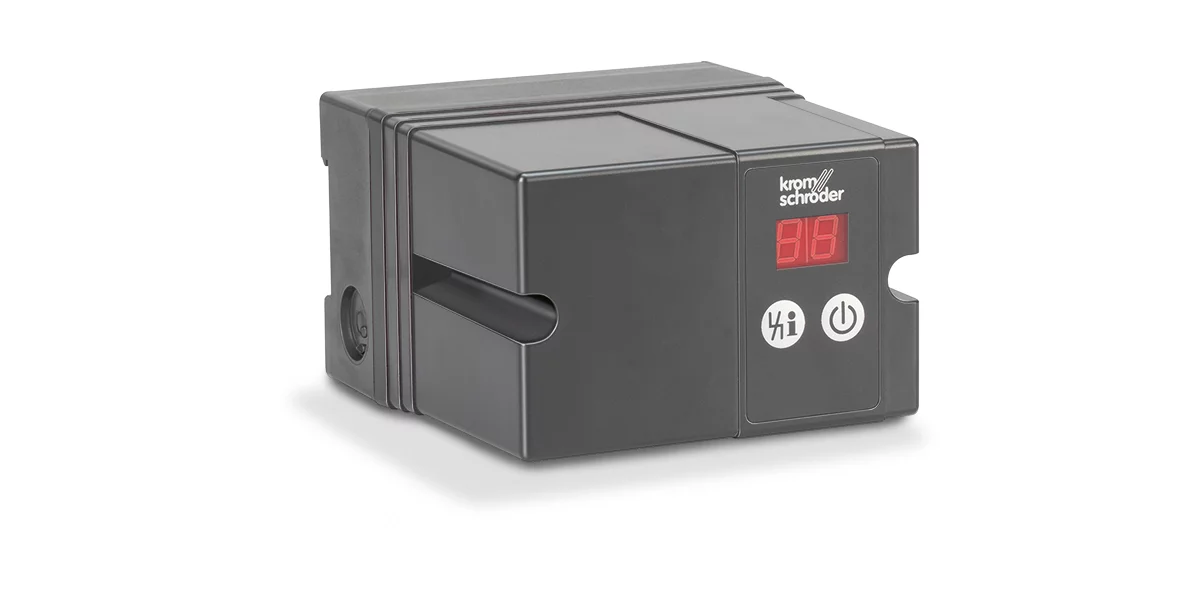

| Tipo de Dispositivo |
Unidad de control de quemador automático para quemadores de gas industriales encendidos directamente en operación continua
|
| Rango de capacidad |
Quemadores de capacidad ilimitada (atmosféricos o de tiro forzado)
|
| Material del Cuerpo |
Carcasa de plástico resistente a impactos
|
