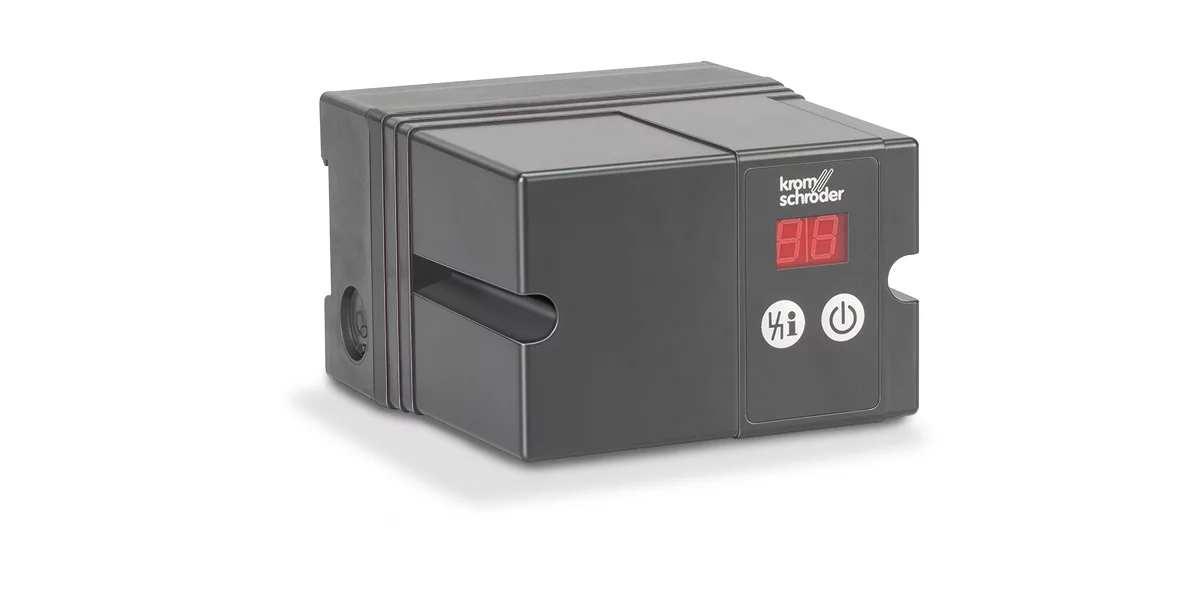

Enciende y monitorea quemadores de gas, para operación continua, visualización para indicar el estado del programa y la intensidad de la señal de llama, IP 54, certificado por la UE, aprobado por FM y CSA
| Salidas | Salida de ignición máx. 2 A, Contactos de señalización máx. 2 A a 253 VAC, Salida de válvula máx. 1 A |
|---|---|
| Tiempo de Seguridad Durante la Operación | <1 segundo o <2 segundos dependiendo de la versión |
| Especificaciones de Ignición Integrada | Voltaje de ignición 22 kVpp, corriente de ignición 25 mA, distancia de chispa de 2 a 5 mm (IFD 244..I) |
| Condiciones Ambientales | -20 a +60 °C (-4 a 140 °F), sin condensación, Categoría de sobretensión III; caja IP54 |
| Tiempo de Seguridad de Arranque | 3, 5 o 10 segundos (dependiendo del modelo) |
| Longitud del Cable del Sensor | Cable de ionización hasta 75 m; cable de encendido hasta 5 m (IFD 244)/1 m (IFD 244..I) |
| Tipo de instalación | Montaje en riel DIN o montaje con tornillo (M5), caja IP54, cualquier posición de montaje |
| Clasificación eléctrica | 120 VAC o 230 VAC, -15/+10%, 50/60 Hz, Consumo de energía aproximadamente 9 VA (25 VA adicionales durante el encendido para IFD 244..I) |
| Función de reinicio | Reinicio automático después de la falla de la llama durante la operación (intento único) |
| Monitoreo de Llama | Control de llama basado en ionización con señal de CC > 2 μA requerida para la detección de llama; rango de medición 0-25 μA |
| Bloqueo por falla | Bloqueo inmediato en el inicio fallido; mensajes de falla codificados a través de la pantalla (por ejemplo, 02 = sin llama) |
| Pantalla del Programa | Pantalla de 7 segmentos de 2 dígitos que muestra estado, señal de llama y códigos de falla |
| Rango de capacidad | Para quemadores encendidos directamente de hasta 350 kW |
| Tipo de ignición | Transformador de encendido externo (IFD 244) O unidad de encendido integrada (IFD 244..I) |
| Tiempo de Ignición | Aproximadamente 2, 3 o 6 segundos dependiendo de la configuración del modelo |
| Entrada de Señal | Señales compatibles con PLC (80-122.5 V a 120 VAC o 160-253 V a 230 VAC), Entrada de interbloqueo de seguridad en el terminal 3 |
| Tipo de Dispositivo | Unidad de control automático de quemadores para quemadores de gas en operación continua |
| Aprobaciones | EN 298, Directiva de Maquinaria 2006/42/CE, Directiva de Baja Tensión 2006/95/CE, Directiva EMC 2004/108/CE |
