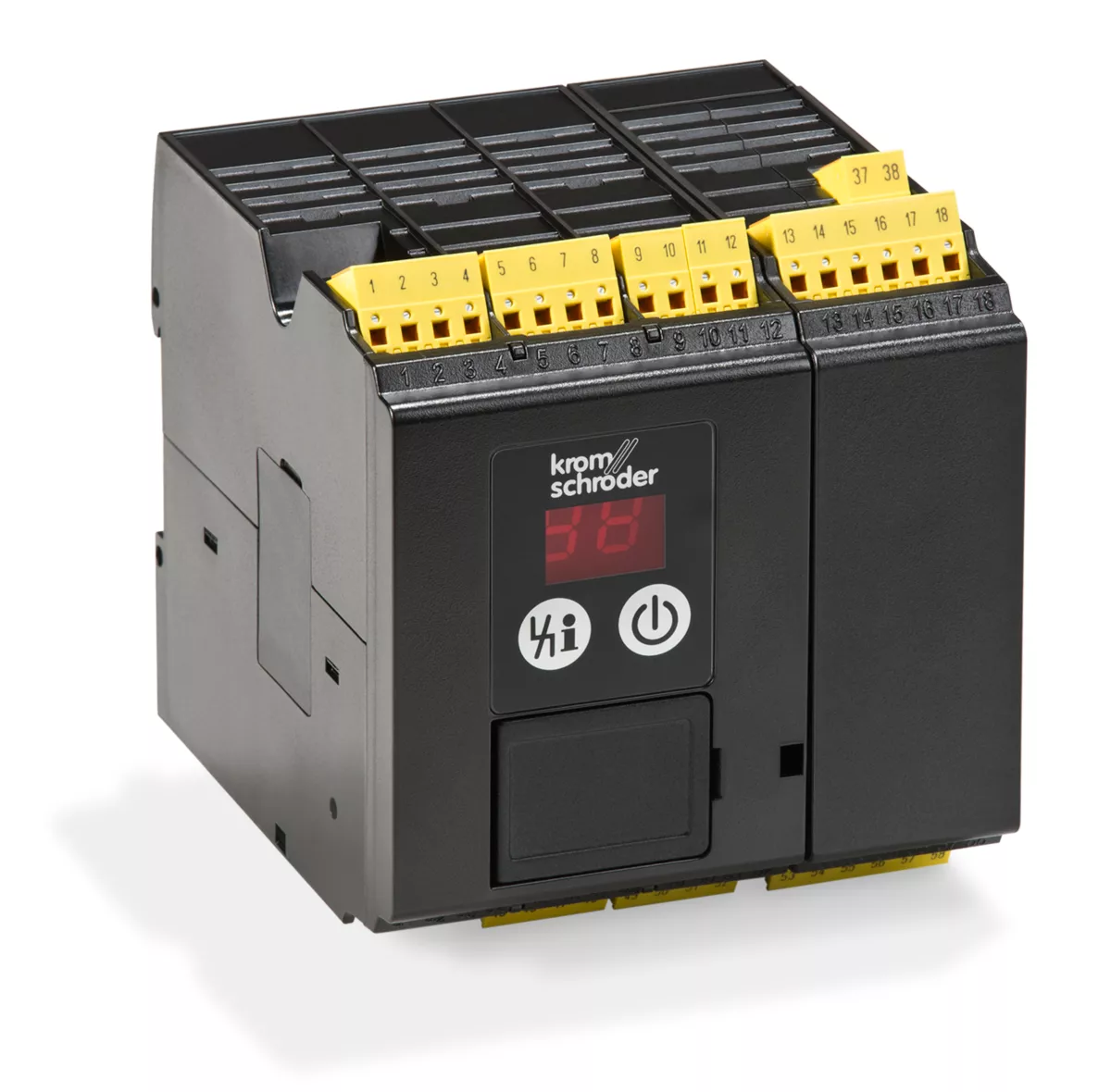

La unidad de control de quemador BCU 570 controla, enciende y monitorea quemadores individuales o de tiro forzado de capacidad ilimitada en operación intermitente o continua.
| Rango de temperatura ambiente | -20 a +60 grados C |
|---|---|
| Clasificación de Salida de Válvula | Máx 1 A cada una, total máx 2.5 A |
| Control de Estanqueidad | Sistema de verificación de válvula integrado (variante C1), período de prueba programable |
| Interfaz de Software | BCSoft (Windows), adaptador óptico PCO 200 |
| Entrada de Señal | Arranque, Flujo de Aire Controlado, Reinicio Remoto, Bloqueo de Seguridad, Interruptores de Presión |
| Ciclos de Operación Máximos | Actuador: 250,000, Botones: 10,000, Contacto de señal de falla: 10,000 |
| Modo Manual | Disponible; tiempo de operación configurable |
| Voltaje de Red | 120 VAC (Q), 230 VAC (W), ±15%, 50/60 Hz |
| Tipo de ignición | Encendido directo o de piloto (operación intermitente o continua) |
| Corriente de Señal de Llama | Ionización: 1-25 µA, UV: 1-35 µA |
| Control de llama | Varilla de llama, UVS (intermitente), UVC (continua) |
| Interfaz de Fieldbus | Módulo BCM 500 opcional para PROFINET o Modbus TCP |
| Clasificación de Salida del Ventilador | Máx 3 A, corriente de arranque máx 6 A < 1 s |
| Clasificación de Enclosure | IP20 (dispositivo), IP54 (gabinete de instalación), IP65 (OCU externo) |
| Tipo de pantalla | Pantalla segmentada LED con códigos de falla/estado |
| Dimensiones | 110 x 100 x 102 mm |
| Salida de Control | Ventilador, encendido, válvulas de gas V1-V4, actuador, habilitar controlador |
| Aprobaciones | EN 746‑2, EN 676, SIL hasta 3, PL e Estándar de Seguridad, UE (LVD, EMC, GAR), ANSI/CSA, FM, UL, AGA, EAC |
| Aplicaciones | Controla, enciende y monitorea quemadores industriales (encendido directo o encendido por piloto) |
