Descripción
Sistema de Control de Presión Digital para Control Proporcional por Tiempo de la presión de extracción del secador o del horno modulando un damper de escape mecánico

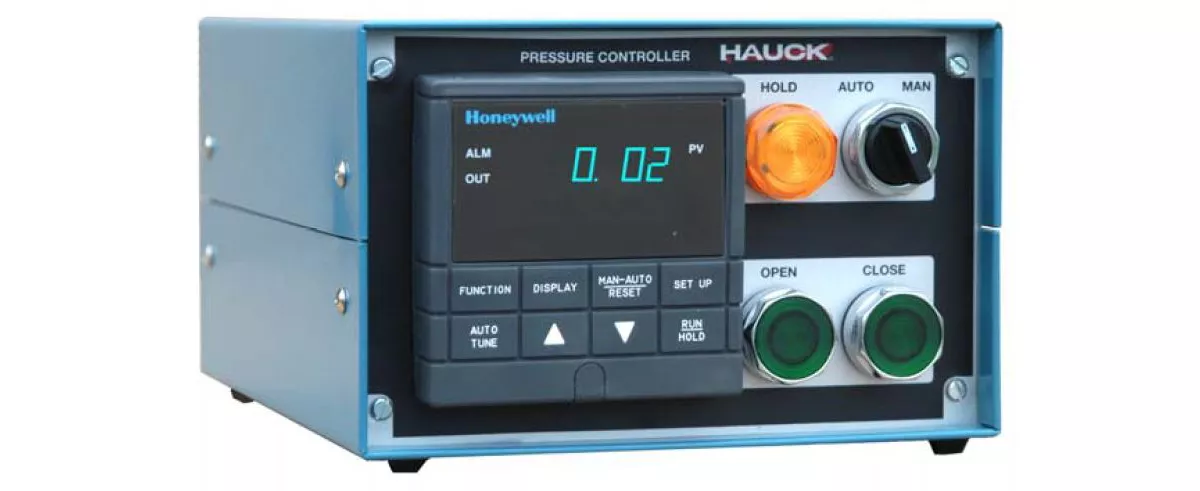

Sistema de Control de Presión Digital DPS
- Rango de Temperatura de Operación: -20 a 180 °F (-29 a 82 °C)
- Conexión de Toma de Presión: acoplamiento de tubo de 1 pulgada; línea de detección de 1/4 pulgada NPT
- Requisitos de Montaje: Libre de vibraciones, protegido de la llama
- Algoritmos de Control: Capacidad PID completa
- Poder del Transmisor: Suministro integral de 30 VDC
- Tamaño de Corte del Panel: 4‑1/2 in H x 6‑3/4 in W (114 x 171 mm)
Información adicional
| Rango de temperatura de operación | -20 a 180 °F (-29 a 82 °C) |
|---|---|
| Conexión de toma de presión | Acoplamiento de tubo de 1 pulgada, Línea de detección de 1/4 pulgada NPT |
| Requisito de montaje | Libre de vibraciones, protegido de la llama |
| Algoritmos de control | Capacidad PID completa |
| Potencia del transmisor | Suministro integral de 30 VDC |
| Tamaño del corte del panel | 4‑1/2 in H x 6‑3/4 in W (114 x 171 mm) |
| Tipo de controlador | Basado en microprocesador |
| Método de detección | Transmisor de presión diferencial |
| Método de control | Control proporcional al tiempo |
| Longitud del tubo | 4 pies (1.2 m) para disipación de calor (mínimo) |
| Relés de salida | 2 relés de estado sólido |
| Clasificación del Relé | 10 A por relé |
| Fuente de Alimentación | 115 VAC (L1, L2, GND) |
| Señal de entrada | 4 a 20 mA (transmisor de presión) |
| Tipo de pantalla | LCD dual (superior e inferior) |
| Aplicaciones | Control de draft de secador, control de presión de horno |
