Descripción

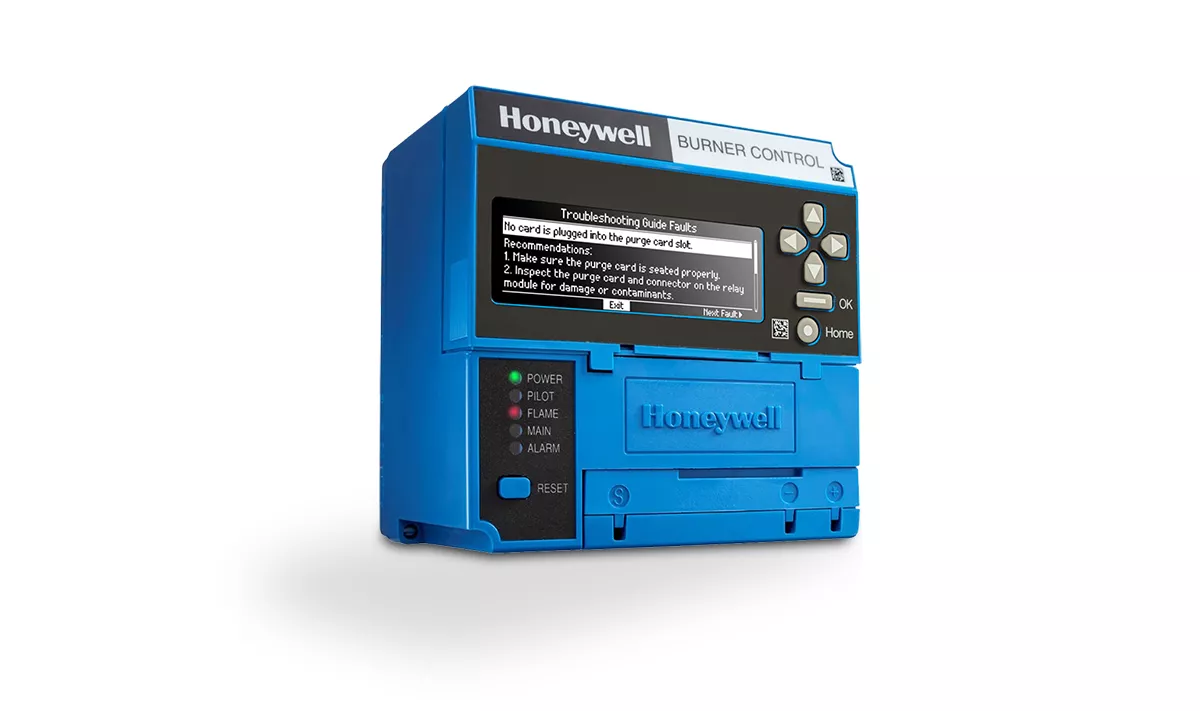

Módulos de relé para la unidad de control de quemadores de la serie Honeywell 7800.
RM7800, EC7800
- Aprobaciones: SIL 3 (según IEC 61508), IEC 61508
- Sensores de llama soportados: C7008A, C7009A, C7915A, C7012E/F, C7061A/F, C7076A/D, C7961E/F
- Amplificadores de llama soportados: R7847B/C, R7851C, R7852B, R7861A, R7886A
- Función de seguridad: Secuenciación y supervisión automática de la llama del quemador
- Tarjeta de temporizador de purga: Preestablecida de fábrica (2 segundos a 30 min), debe coincidir con las necesidades de la aplicación
- Cobertura de prueba de prueba: 36% (modelos generales), 13% (RM7823/EC7823)
Información adicional
| Aprobaciones | SIL 3 (según IEC 61508), IEC 61508 |
|---|---|
| Sensores de Llama Soportados | C7008A, C7009A, C7915A, C7012E/F, C7061A/F, C7076A/D, C7961E/F |
| Amplificadores de Llama Soportados | R7847B/C, R7851C, R7852B, R7861A, R7886A |
| Función de Seguridad | Secuenciación y supervisión automática de la llama del quemador |
| Tarjeta de Temporizador de Purga | Preestablecido de fábrica (2 segundos a 30 min), debe coincidir con las necesidades de la aplicación |
| Cobertura de Prueba de Comprobación | 36% (modelos generales), 13% (RM7823/EC7823) |
| Modelos | RM7800, RM7823, RM7830, RM7838, RM7840, RM7845, RM7850, RM7865, RM7885, RM7888, RM7890, RM7895, RM7896, RM7897, RM7898, EC7820, EC7823, EC7830, EC7840, EC7850, EC7890, EC7895 |
| Tiempo de Respuesta de Diagnóstico | ≤3 segundos (módulo principal), ≤15 segundos (detector/amplificador de llama) |
| Vida Útil Diseñada | 10 años |
| Puentes de Configuración | JR1-JR3 (configurable en sitio, debe ser recortado para la configuración de seguridad correcta) |
