Descripción

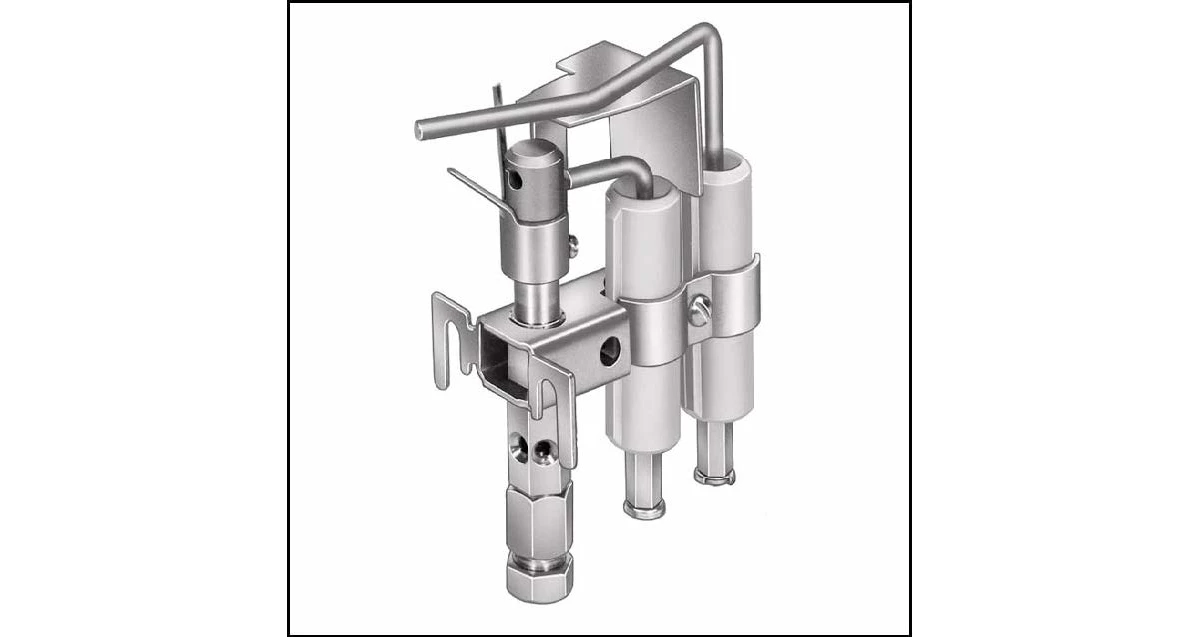

Conjunto de piloto de gas atmosférico para operación con gas natural y mezclado, fabricado y gas LP.
Pilot Burner Q179A
- Rango de Presión de Gas de Entrada: 2 a 8 in. WC
- Voltaje de Señal de Llama: Mín. 1.25 VDC (Honeywell 7800 Series)
- Conector Eléctrico: Conectores Rajah (macho y hembra)
- Electrodos Incluidos: Electrodo de ignición + electrodo de llama (Q179A1183: solo ignición)
- Clasificación de Temperatura: Electrodos de llama/ignición 1750 deg F; escudo de tierra 1300 deg F; punta del piloto 1500 deg F
- Rango de Señal de Llama: Mín. 2.0 µA de corriente de llama
Información adicional
| Rango de presión de gas de entrada | 2 a 8 in. WC |
|---|---|
| Voltaje de señal de llama | Mín. 1.25 VDC (Honeywell 7800 Series) |
| Conector eléctrico | Conectores Rajah (macho y hembra) |
| Electrodos incluidos | Electrodo de ignición + electrodo de llama (Q179A1183: solo ignición) |
| Clasificación de Temperatura | Electrodos de llama/ignición 1750 °F; escudo a tierra 1300 °F; punta del piloto 1500 °F |
| Rango de señal de llama | Mín. 2.0 µA de corriente de llama |
| Categoría de Producto | Quemador piloto de gas encendido eléctricamente |
| Estilos de punta del piloto | I-port, I-port a 45 grados, Ell a 45 grados RH, Ell a 45 grados LH, T-port, Y-port, Gran I-port |
| Opciones de Montaje | Orificios de montaje lateral + orejetas de montaje en el extremo |
| Conexión de entrada | Acoplamiento de compresión de 1/4 pulg (instalado de fábrica) |
| Consumo de gas | Aproximadamente 2 pies cúbicos/hora |
| Detección de llama | Rectificación de llama a través de electrodo de llama (varilla) |
| Tamaños de orificio | Gas natural 0.025 pulg; LP 0.013 pulg; puerto T/Y 0.028 pulg |
| Tipo de ignición | Electrodo de ignición por chispa (requiere transformador secundario a tierra de 6,000 V) |
| Espacio entre electrodos | 1/16 a 3/32 pulg |
| Tipo de producto | Conjunto de quemador piloto de gas Q179A |
| Aplicaciones | Conjunto piloto de gas que utiliza rectificación de llama para comprobar la llama, quemadores de gas y quemadores de aceite encendidos por piloto de gas |
| Tipo de Quemador | Quemador primario aireado con aletas de acero inoxidable |
| Tipo de combustible | Gas natural (LP requiere orificio separado) |
| Aprobaciones | Listado por UL, certificado por CSA, aprobado por FM, certificado por AGA |
