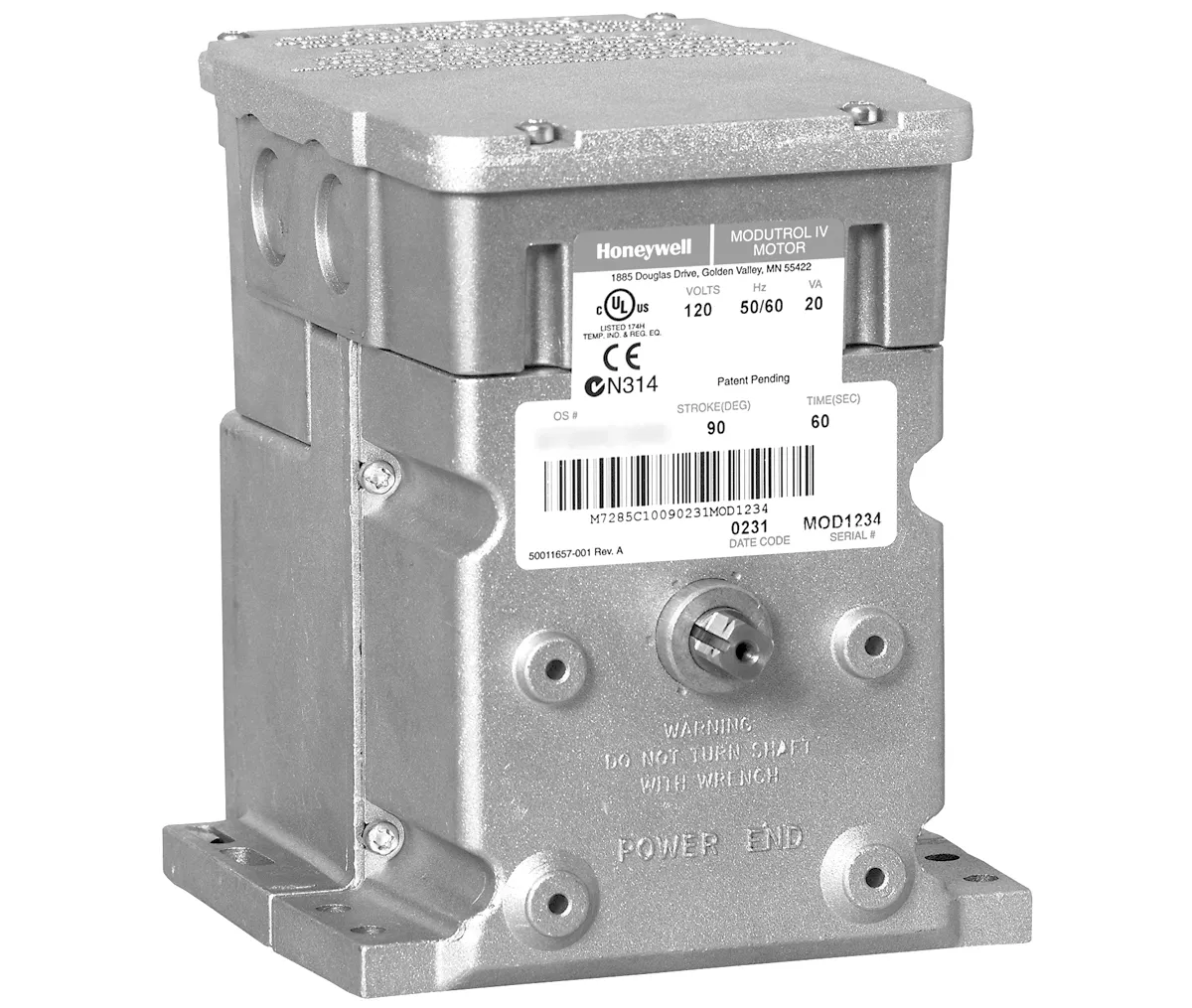

Motores Modutrol

Motores Modutrol

Rango de Temperatura Ambiente: -40 a +66 °C (-40 a +150 °F a 25 % de ciclo de trabajo)
Clasificación de Enclosure: Caja de cableado proporciona protección contra el clima NEMA 3
Temporización Estándar: 15 s (90 °)/30 s (160 °) o opciones de temporización extendida (modelos de 2 min/4 min)
Tamaño del Eje: 3/8 in (9.5 mm) eje cuadrado
Tensión de Suministro: 24 VAC (transformador externo) o 120/208/240 VAC, 50/60 Hz con transformador interno
Clasificación de Torque: Alto torque (150 lb-in) y torque extra alto (300 lb-in) dependiendo del sufijo del modelo

Descripción

Motores de Tasa de Fuego M9484D, E, F; M9494D, F Motores Modutrol IV

Diseñados para aplicaciones de salvaguarda de llama en sistemas de quemadores de aceite o gas comerciales/industriales
Circuito de conducción electrónico resistente a vibraciones
Regulado por controlador proporcional de tres hilos
El recorrido es ajustable en campo a 90 o 160 grados

Rango de temperatura ambiente	-40 a +66 deg C (-40 a +150 deg F a 25 % de ciclo de trabajo)
Clasificación de Enclosure	La caja de conexiones proporciona protección contra el clima NEMA 3
Temporización estándar	15 s (90 deg )/30 s (160 deg ) o opciones de temporización extendida (modelos de 2 min/4 min)
Tamaño del cigüeñal	3/8 in (9.5 mm) eje cuadrado
Voltaje de Suministro	24 VAC (transformador externo) o 120/208/240 VAC, 50/60 Hz con transformador interno
Clasificación de Torque	Par alto (150 lb‑in) y par extra alto (300 lb‑in) dependiendo del sufijo del modelo
Ángulo de carrera	Fijo 90 deg o 160 deg , o ajustable en campo de 90 a 160 deg dependiendo del sufijo
Tipo de control	Control proporcional Serie 90
Aplicaciones	Compuertas de aire de combustión, válvulas de gas, válvulas mariposa, control HVAC y de procesos industriales, Motores proporcionales de reversa para operar válvulas o compuertas en circuitos de modulación eléctrica Serie 90
Tipo de eje	Eje de un solo extremo o de doble extremo (dependiendo del modelo)
Aprobaciones	Listado por UL (E4436), Certificado por CSA (LR1620)
Material	Carcasa de aluminio fundido
