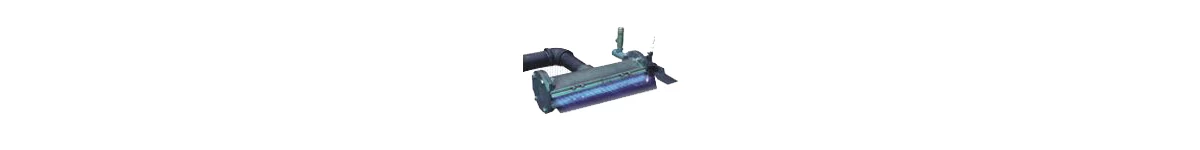

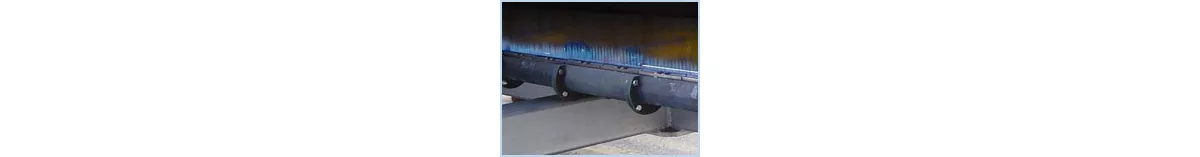

Los quemadores A & B LINOFLAME® crean llamas cortas y tipo cinta a partir de secciones diseñadas modularmente con perforaciones personalizadas. El VF LINOFLAME® produce una cinta de fuego similar pero en un patrón más amplio en forma de V.
| Rango de temperatura ambiente | Límites de temperatura aguas abajo: ~1000 deg F (aire recirculado) o ~1200 deg F (aire fresco), Estilos A/B/C – El aire ambiental/retorno sobre el quemador no debe exceder ~600 deg F (316 deg C), VF – Aire ambiental/retorno hasta ~800 deg F (427 deg C) |
|---|---|
| Relación de Reducción | Hasta 10:1 (dependiendo del estilo y equipo de premix) |
| Configuración de sección | Más de 200 tipos de secciones modulares en múltiples formas y tamaños |
| Velocidad del Aire de Proceso | Límites de VF hasta 3000-4000 SFPM, ≤ 1000 SFPM para tees de entrada lateral (Estilos A/B/C) |
| Tipo de piloto | Pilotos LINOPAK®: tipos atmosféricos, de presión y venturi; disponibles para presiones de gas bajas/medias/altas; salvaguarda de llama UV o de varilla de llama |
| Material | Cuerpos de quemador de hierro fundido; rieles de ignición en hierro fundido o aleación (se recomienda aleación para aplicaciones de propano o >400 deg F) |
| Diseño de colector | Colector de aire-gas de hierro fundido con cara perforada |
| Capacidad de alimentación de entrada | El tamaño del brida de entrada limita la longitud del quemador y el total de Btu/hr por alimentación |
| Tipo de ignición | Ignición por chispa directa o sistemas de piloto LINOPAK® |
| Liberación de calor | Estilo A – Hasta 525,000 Btu/hr por pie lineal @ 7.5 in. wc de presión de mezcla, Estilo B – Hasta 250,000 Btu/hr por pie lineal @ 13 in. wc de presión de mezcla, Estilo C – Hasta 25,000 Btu/hr por pie lineal @ 2.5 in. wc de presión de mezcla, VFH: hasta 600,000 Btu/hr/ft; VFL: hasta 300,000 Btu/hr/ft @ 10 in. wc de presión de mezcla |
| Tipo de combustible | Gas natural, propano (se recomiendan rieles de ignición de aleación para propano) |
| Retención de llama | Riel de encendido reemplazable (“canal de cremallera”) para retención de llama y cruce de ignición |
| Detección de llama | Varilla de llama o escáner UV (dependiendo de la configuración) |
| Mezcladores compatibles | Sopladores PREMIX®, tubos de mezcla LG/HG, mezcladores MULTI‑RATIO™, inspiradores VENTITE™ |
| Método de combustión | Premix de aire/gas completo produciendo una llama tipo cinta |
| Tipo de Quemador | Quemadores de línea tipo premix: LINOFLAME® Estilos A/B/C (llama de cinta), Tipo VF (VFL de baja capacidad, VFH de alta capacidad), Quemadores VFH (alta capacidad) y VFL (baja capacidad) con cara en V |
| Estilo de quemador | Estilo A, Estilo B, Estilo C y Tipo “VF” (con cara en V) |
| Diseño del quemador | Quemador de línea tipo premix |
