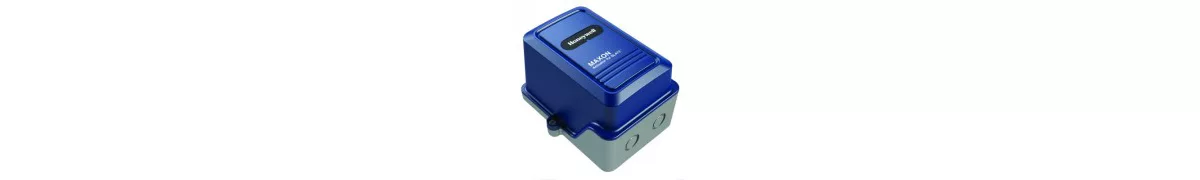

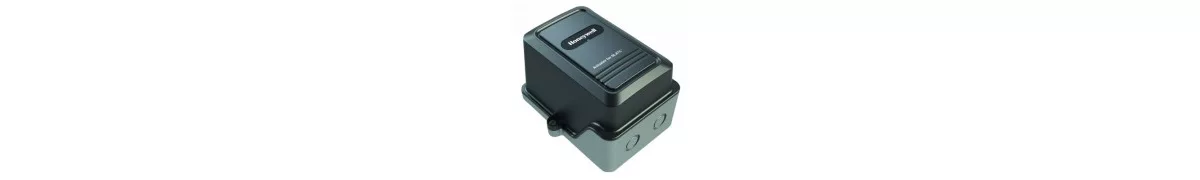

La serie de actuadores de bajo torque SLATE incluye actuadores de 1/4 de vuelta de grado comercial e industrial disponibles en modelos de 50 y 150 in/lb con alta precisión de posición repetible diseñados específicamente para integrarse con el sistema SLATE
| Modelos | Modelos Comerciales – R8001M1050 (50 in-lb, NEMA 1), R8001M1150 (150 in-lb, NEMA 1), Modelos Industriales – R8001M4050 (50 in-lb, NEMA 4), R8001M4150 (150 in-lb, NEMA 4) |
|---|---|
| Rango de temperatura de operación | Comercial: -18 a 158 grados F (-28 a 70 grados C), Industrial: -40 a 158 grados F (-40 a 70 grados C) |
| Protocolos de Comunicación | Modbus RS-485 (comercial no aislado/industrial aislado), Modbus RS‑485 (no aislado en modelos comerciales; aislado en modelos industriales) |
| Compatibilidad de Válvulas | Serie Maxon CV; serie de válvulas Honeywell V51E y V5197A (a través de kits de montaje dedicados), Maxon CV, Honeywell V51E, Honeywell V5197A a través de kits |
| Sensores de Temperatura | Comercial: Solo alarma, Industrial: Alarma + datos en tiempo real |
| Temperatura de Almacenamiento | -40 a +176 grados F (-40 a +80 grados C) |
| Conexiones de Conducto | Doble knockout de 1/2 in |
| Dirección de Rotación | Reversible en campo CW/CCW (se envía CCW) |
| Clasificación de Vibración | 5 a 30 Hz a 0.012 in p-p; 30 a 300 Hz a 0.6G; resistencia de 1.1G |
| Clasificación de Enclosure | NEMA 1 (comercial), NEMA 4 (industrial) |
| Banda Muerta de Control | Comercial ±0.2 grados, Industrial ±0.1 grados |
| Voltaje de Suministro | 24 VDC +10/-20% |
| Rango de Humedad | 0 a 99% RH no condensante (comercial) |
| Clasificación de Torque | 50 in-lb o 150 in-lb |
| Rango de Rotación | 90 grados utilizables (más ±5 grados de ajuste) |
| Indicador LED | Verde: Estado/Alarmas, Amarillo: Comms RS-485 |
| Eje de Salida | Eje con llave de 1/2 in, llave cuadrada de 1/8 in |
| Registro de Datos | Industrial: Registro mejorado; Comercial: Ninguno |
| Aplicaciones | Control preciso del flujo de aire y gas; diseñado para integrarse con el sistema SLATE de relación aire-combustible |
| Resoluciones | Comercial: 450 posiciones (0.2 deg ), Industrial: 900 posiciones (0.1 deg ) en un rango de 90 deg |
| Ciclo de trabajo | 100% de servicio continuo |
| Aprobaciones | UL353, UL1998 (con módulo de relación aire-combustible), CE (GAD), UKCA |
