Descripción

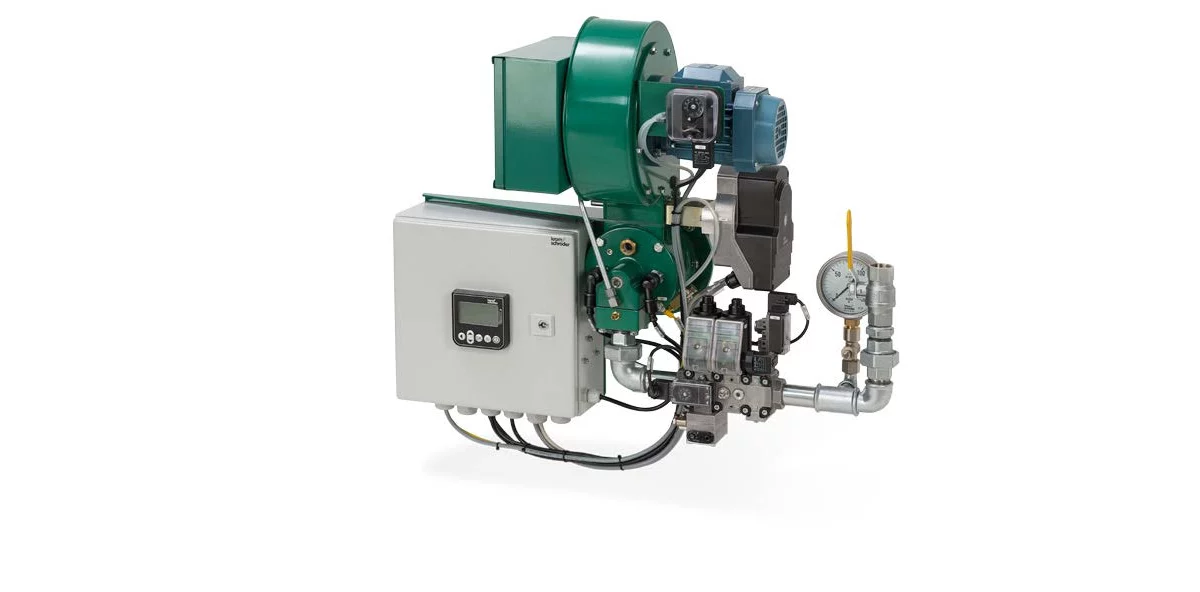

Sistemas de quemadores empaquetados Plug and Play utilizando los quemadores Eclipse RatioMatic, RatioAir o ThermAir.
HeatPak
- Temperatura Máxima de la Cámara de Combustión: 1050 grados C (≈1900 grados F)
- Rango de Presión de la Cámara de Combustión: -2.5 a +2.5 mbar
- Opciones de Unidad de Control del Quemador: BCU 370, BCU 570, o caja de terminal para controles suministrados por el cliente
- Rango de Temperatura de Proceso: Aire de entrada 20 a 150 grados C; Aire de salida 250 a 500 grados C (dependiente de la aplicación)
- Tecnología Base del Quemador: Quemadores de calefacción de aire Eclipse RatioAir (RAHP) y RatioMatic (RMHP)
- Opciones de Control de Ruido: Filtro de ventilador opcional; niveles de sonido típicos de 77-85 dB(A)
Información adicional
| Temperatura máxima de la cámara de combustión | 1050 °C (≈1900 °F) |
|---|---|
| Rango de presión de la cámara de combustión | -2.5 a +2.5 mbar |
| Opciones de unidad de control del quemador | BCU 370, BCU 570, o caja de terminal para controles suministrados por el cliente |
| Rango de Temperatura del Proceso | Aire de entrada 20 a 150 °C, Aire de salida 250 a 500 °C (dependiente de la aplicación) |
| Tecnología base del quemador | Quemadores de aire caliente Eclipse RatioAir (RAHP) y RatioMatic (RMHP) |
| Opciones de Control de Ruido | Filtro de ventilador opcional; niveles de sonido típicos 77-85 dB(A) |
| Suministro de Aire de Combustión | Ventilador de aire de combustión integrado montado en el cuerpo del quemador |
| Longitud de llama típica | Aproximadamente 0.5 a 1.8 m, dependiente del tamaño y tipo |
| Intervalo de mantenimiento | Recomendado dos veces al año (más frecuente para medios contaminados) |
| Principio de combustión | Quemador de mezcla de boquilla (gas y aire mezclados solo en la cabeza del quemador) |
| Presión de Suministro de Gas | Mín 50 mbar; máximo estándar 100 mbar (hasta 400 mbar con opción GDJ) |
| Tipo de instalación | Calefacción de aire recirculante de combustión directa, calefacción de aire no recirculante y calefacción indirecta (RAHP) |
| Supervisión de llama | Varilla de llama (estándar); sensor UV o sensor UV para operación continua (opcional) |
| Suministro eléctrico | Control: 120 V o 230 VAC, Ventilador: 400 V, 3 fases |
| Opciones de bus de campo | PROFIBUS, PROFINET, Modbus TCP (con variantes BCU 570/370) |
| Rango de capacidad | 100 a 1100 kW (≈ 0.38 a 3.9 MMBtu/h) |
| Tipo de ignición | Encendido eléctrico directo (electrodo de chispa) |
| Modos de control | Control de relación aire/gas modulante (control de relación neumática) |
| Familia de quemadores | HeatPak |
| Tipo de sistema | Sistema de quemador empaquetado (preensamblado y pre-cableado) |
| Tipo de Quemador | RatioAir HeatPak (RAHP) y RatioMatic HeatPak (RMHP) |
| Tipo de combustible | Solo combustibles gaseosos (Gas Natural L/H, Propano, Butano) |
| Aprobaciones | EN 746‑2, Directiva de Maquinaria 2006/42/CE, Directiva de Baja Tensión 2014/35/UE |
