Quemador de calefacción de aire con fuego de conducto suplementario comprobado.
| Distribución de Aire de Proceso | ±15% de uniformidad de velocidad a través del quemador requerida |
|---|---|
| Presión de Gas en la Boquilla | NG: 169 in wc (421 mbar); Propano: 74 in wc (184 mbar); Butano: 56 in wc (140 mbar) |

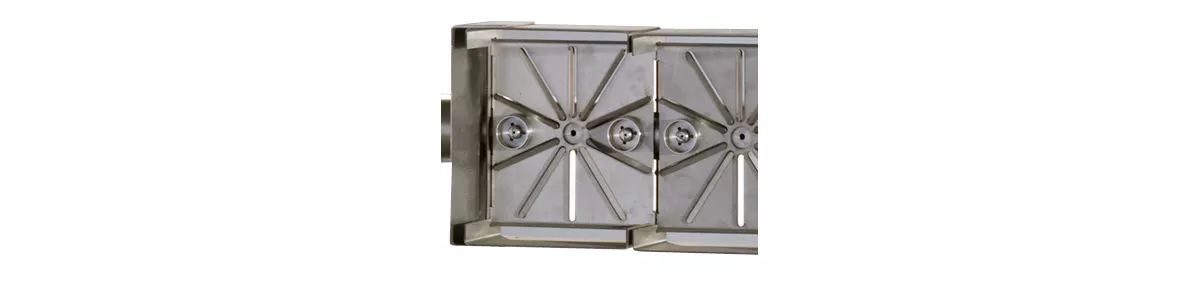

| Construcción del Módulo | Cada módulo de 150 mm tiene una placa de estabilización perforada que produce remolino local; dos boquillas de gas + un puerto de gas crudo |
| Clasificación de Temperatura | Aguas abajo: hasta 1800 °F (982 °C) con 21% O₂ (típico), Aguas arriba: hasta 1300 °F (700 °C) |
| Requerimiento de Oxígeno | Sobre de operación ~11–21% O₂ en el flujo de proceso; por debajo de esto, proporcionar aire de combustión externo |

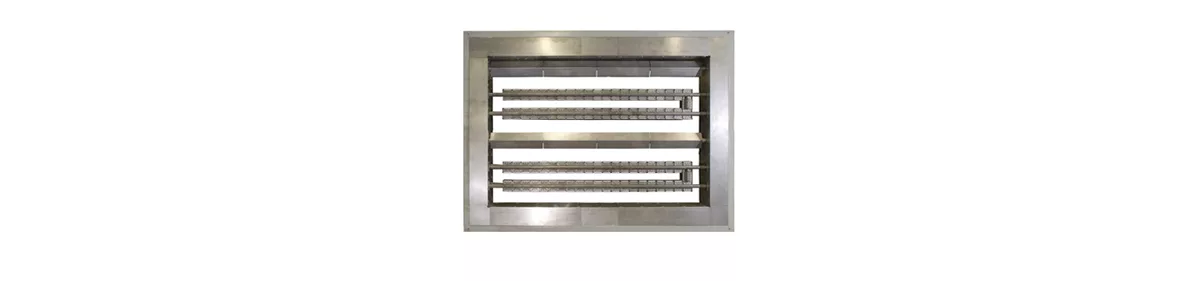

| Construcción del Marco | Marco de montaje de acero pesado con aislamiento interno (≈8 in de fibra cerámica) y revestimiento resistente al calor; extremo deslizante para expansión térmica |
| Velocidad de Proceso | FA: 2100 a 2800 ft/min (10 a 14 m/s), TEG: 3800 a 5000 ft/min (19 a 25 m/s) |
| Capacidad Mínima | 55-95 x 1000 Btu/h (15-25 kW) por módulo de 150 mm (depende del % de O₂) |
| Monitoreo de Llama | Escáner UV solamente |
| Emisiones de CO/NOx | Las emisiones dependen de la temperatura del proceso y del nivel de O₂ (consultar Eclipse) |

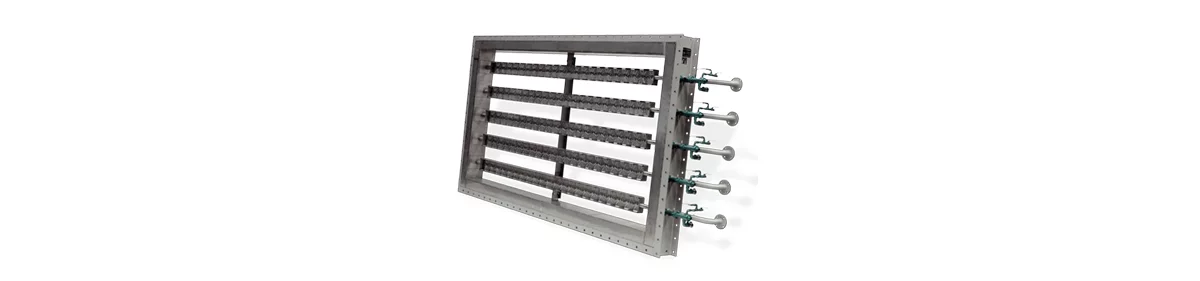

| Fila/Propagación | Módulos montados en un colector común para formar filas; placas de propagación de llama opcionales para ignición cruzada entre filas |
| Rango de capacidad | Hasta 1300 x 1000 Btu/h (344 kW) por módulo de 150 mm a 21% O₂ |
| Caída de Presión | 0.3 a 0.5 in wc (75 a 125 Pa) |
| Tipo de ignición | Piloto con enchufe de ignición y tubo de extensión de llama; UV verifica el piloto y la llama principal; piloto interrumpido después de la ignición |
| Diseño del quemador | Quemador modular de encendido suplementario |
| Aplicaciones | Calefacción de aire fresco, Calefacción de proceso a alta temperatura, Combustión de caldera de desecho/calor de escape de turbina |
| Funciones | Encendido suplementario de gases de escape de turbina (TEG) utilizando O₂ residual; también aplicable a la calefacción de aire fresco (FA) con altas temperaturas de salida |
| Tipo de combustible | Gas Natural, Propano, Butano; gases de bajo poder calorífico según especificación |
