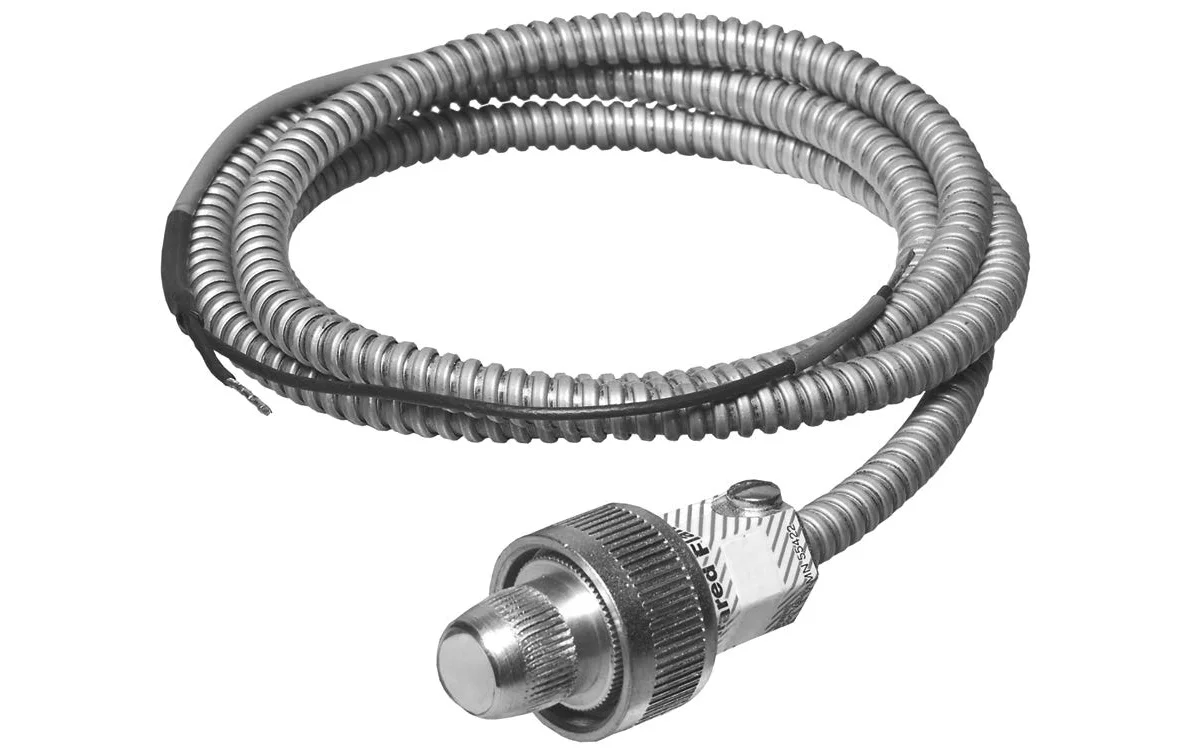

Detector de Llama Ultravioleta C7915

Rango de Temperatura Ambiente: -40 a 125 °F (-40 a 52 °C)
Control de Campo de Visión: Placa de orificio (0.125 in. hexagonal), longitud/dimensión del tubo de visión
Amplificadores Compatibles: R7852A, R7852B (AMPLI-CHECK™)
Controles Compatibles: serie RM7800, RM7823, RM7838, RM7840, RM7885, RM7890, RM7895, RM7896, RM7897, RM7898, R7140[1]
Opciones de Montaje: Roscas internas de 3/4-14 NPSM; se monta en un tubo de visión estándar de 3/4 in.
Rango de Detección: Radiación infrarroja entre 0.75 y 1.0 micrones

Descripción

Sensor de Llama Infrarrojo

Utilizado para aplicaciones de combustible combinado o dual
Detecta la llama piloto y la llama principal
Se monta rápida y fácilmente en un tubo de visión estándar de 3/4 in.
Funciona donde los montajes de varilla de llama o celdas fotoeléctricas rectificadoras son difíciles de aplicar
El C7015 incluye un casquillo 110634A con lente de aumento
El C7015 utiliza celdas de sulfuro de plomo fotoconductivas 104662B y D
El C7915 incluye un casquillo 50019469-001 con lente de aumento
El C7915 utiliza celdas de sulfuro de plomo fotoconductivas 32007255-001

Rango de temperatura ambiente	-40 a 125 °F (-40 a 52 °C)
Control del campo de visión	Placa de orificio (0.125 in. hexagonal), longitud/dimensión del tubo de visión
Amplificadores Compatibles	R7852A, R7852B (AMPLI-CHECK™)
Controles compatibles	Serie RM7800, RM7823, RM7838, RM7840, RM7885, RM7890, RM7895, RM7896, RM7897, RM7898, R7140[1]
Opciones de Montaje	Roscas internas 3/4-14 NPSM; se monta en un tubo de visión estándar de 3/4 pulgada
Rango de detección	Radiación infrarroja entre 0.75 y 1.0 micrones
Salida de Señal	1.25 a 5.0 VDC (con amplificador R7852), 1.4 a 5.5 µA (nominal)
Clasificación del cable	194 °F (90 °C), longitud máxima del cable: 50 pies (15.2 m)
Tipo de Sensor	Fotocélula de sulfuro de plomo (reemplazable en campo)
Tipo de llama	Gas natural, aceite, carbón, combustible dual
Tipo de cable	Cable coaxial de 30, 48 o 96 pulgadas en conducto metálico flexible
Aprobaciones	Capaz de SIL 3, Aprobado por FM, Swiss Re (Aseguradores de Riesgos Industriales), Directiva WEEE 2012/19/EU – se requiere disposición adecuada
