Descripción
Peeper® de estado sólido púrpura

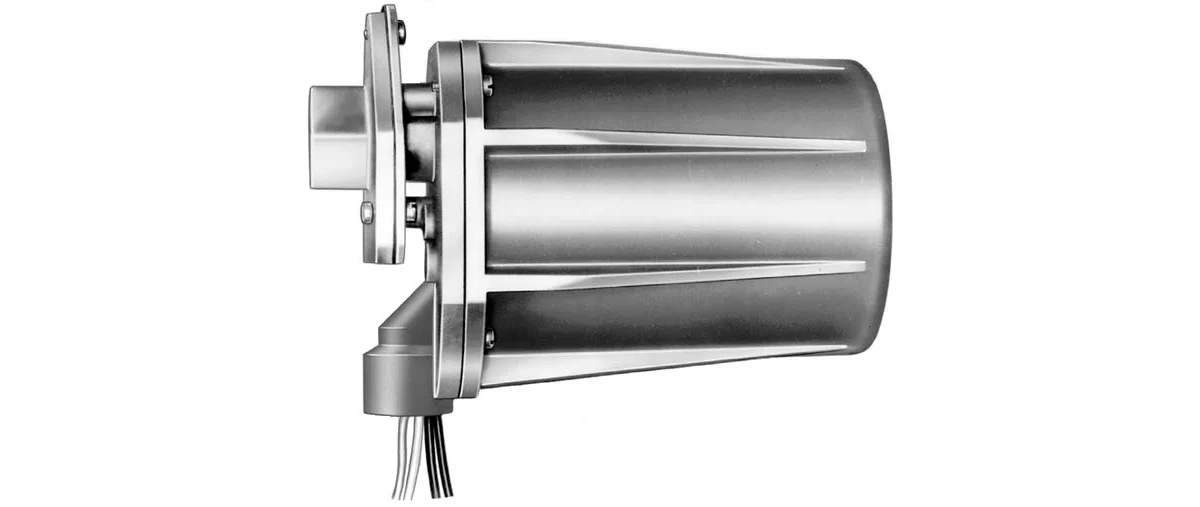

Detector de Llama Ultravioleta C7012
- Modelos: C7012A, C7012C, C7012E, C7012F, C7012G (incluye variantes a prueba de explosiones y de auto-verificación)
- Clasificación de presión de la ventana de visualización: A/E/G: 20 psi (ventana opcional de 50 psi); C/F: ventana clasificada a 100 psi
- Temperatura de operación ambiente: A/C/G: 25 a 175 deg F (-4 a 79 deg C); E/F: -20 a 175 deg F (-29 a 79 deg C); versiones de baja temperatura hasta -40 deg F disponibles
- Capacidad de detector paralelo: Hasta dos detectores pueden ser cableados en paralelo para prevenir apagados innecesarios
- Aprobaciones para ubicaciones peligrosas: C7012C y C7012F: Clase I Grupos C y D; Clase II Grupos E, F, G (a prueba de explosiones)
- Rango de temperatura de almacenamiento: -60 a 175°F (-51 a 79°C)
Información adicional
| Modelos | C7012A, C7012C, C7012E, C7012F, C7012G (incluye variantes de autocomprobación y a prueba de explosiones) |
|---|---|
| Clasificación de Presión de Ventana de Visualización | A/E/G: 20 psi (ventana opcional de 50 psi), C/F: ventana clasificada a 100 psi |
| Temperatura Ambiente de Operación | A/C/G: 25 a 175 °F (-4 a 79 °C), E/F: -20 a 175 °F (-29 a 79 °C), Versiones de baja temperatura hasta -40 °F disponibles |
| Capacidad de Detector Paralelo | Se pueden conectar hasta dos detectores en paralelo para prevenir apagones por falsas alarmas |
| Aprobaciones para Ubicaciones Peligrosas | C7012C y C7012F: Clase I Grupos C y D; Clase II Grupos E, F, G (a prueba de explosiones) |
| Rango de Temperatura de Almacenamiento | -60 a 175°F (-51 a 79°C) |
| Rango de Voltaje de Operación | C7012A/E: Modelos para 100, 120, 208, 240 VAC 50/60 Hz, C7012C/F: solo 120 VAC; C7012G: modelos de 220 V 50 Hz |
| Amplificadores Compatibles | R7247A/B/C, R7289A, R7747C, R7847A/B/C dependiendo del tipo de modelo (rectificación/autocomprobación dinámica) |
| Señal Mínima de Llama | Típicamente ≥2 µA (o ≥1.25 VDC dependiendo del amplificador) según la especificación de la Tabla 1 |
| Interfaz de Montaje | A/E/G: brida de montaje NPT de 3/4 o 1 pulgada, C/F: unión de tubo NPT de 1 pulgada |
| Método de Detección | Tubo de detección de radiación ultravioleta (reemplazable en campo) con ventana de visualización de cuarzo |
| Tipo de conexión | A/E: rosca interna NPSM de 1/2‑14, C/F: NPT a prueba de explosiones de 1/2‑14 (Entrada de Conduit) |
| Tipo de Carcasa | A/E/G: Aluminio Fundido NEMA‑4 (a prueba de lluvia, a prueba de polvo, a prueba de manguera), C/F: Carcasa a Prueba de Explosiones (listada por UL) |
| Aplicaciones | Supervisión de llama de quemadores/calderas, sistemas de salvaguarda de llama, instalaciones de múltiples quemadores, discriminación de llama en hornos industriales |
| Aprobaciones | UL, CSA, Factory Mutual (FM), DIN, British Gas Corporation, SwissRe dependiendo de la variante del modelo |
| Cable de Conexión | A/C: 4 cables, Todo Clase 1 NEC, 8 pies de largo, codificado por colores, E/F: 6 cables, G: 5 cables |
