Descripción

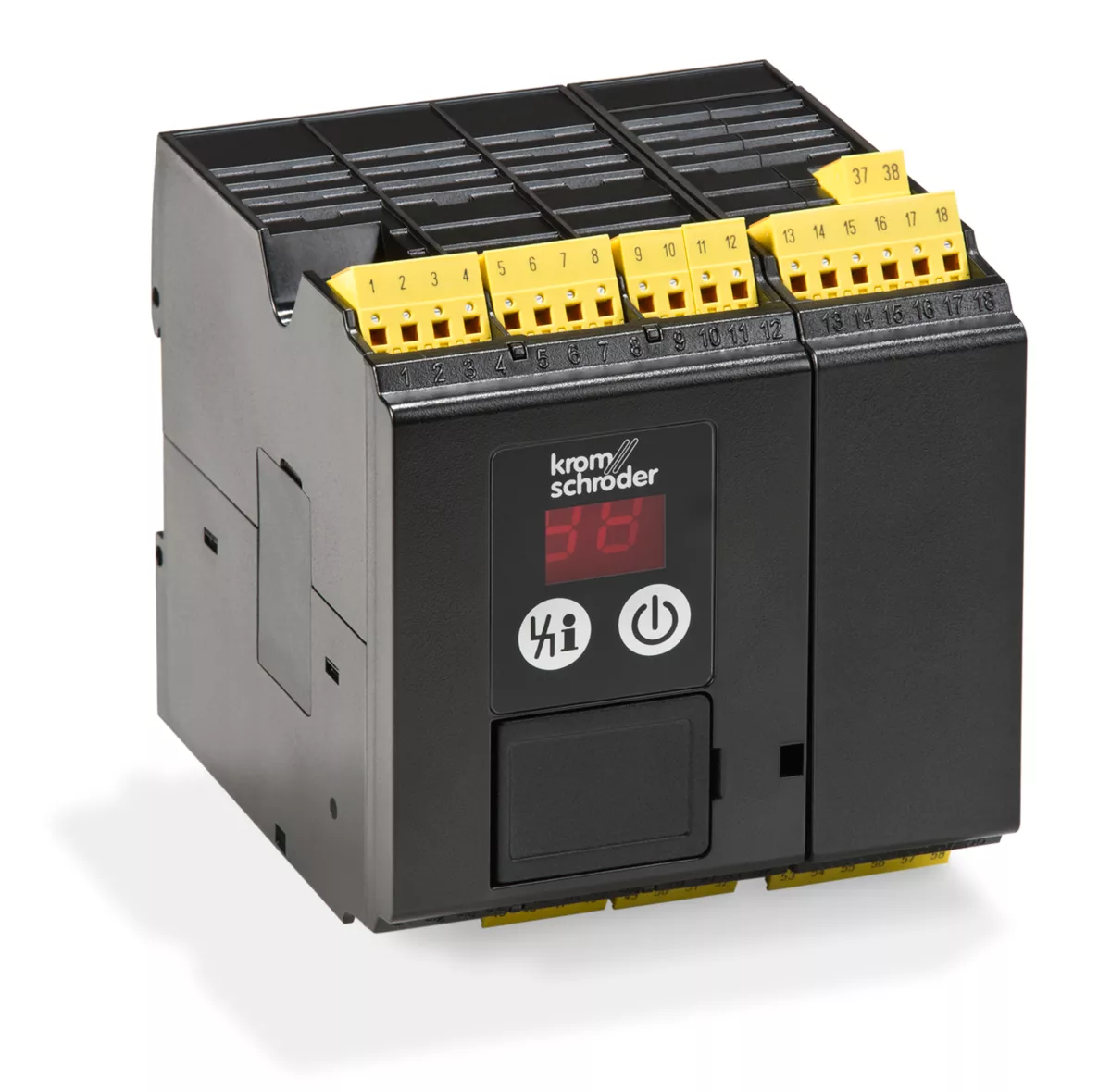

El control del sistema de protección FCU 500 está diseñado para el monitoreo y control de funciones de seguridad central en sistemas de múltiples quemadores en un horno industrial.
Control del sistema de protección FCU
- Tipo de Actuador: IC20, IC40, RBW de tres puntos, control de ventilador por convertidor de frecuencia (a través de terminales 53-56)
- Tipo de Válvula: V1, V2, V3, opciones de configuración de válvula de alivio según el escenario de prueba de estanqueidad (parámetros 52-53)
- Ajustes de Tiempo: tGV (aceleración del ventilador), tPV (pre-purgado), tPN (post-purgado), tRF (retraso de habilitación), tMP (pausa mínima), tE (retraso de encendido), tL1/tL2 (apertura de válvula), tM (tiempo de medición)
- Monitoreo de Temperatura: STM (≥750 °C modo de alta temperatura), STL/FSTL (temp. máxima del horno 200-1600 °C), termopares dobles Tipos K, N, S solo (versiones H1)
- Nivel de Seguridad: SIL 3 (EN 61508), PL e (ISO 13849) Certificado
- Secuencias del Programa: Inicio, Verificaciones de Interbloqueo de Seguridad, Pre-purgado, Monitoreo de Flujo de Aire, Prueba de Estanqueidad, Habilitación de Ignición, Operación, Post-purgado
Información adicional
| Tipo de Actuador | IC20, IC40, RBW de tres puntos, control de ventilador por convertidor de frecuencia (a través de terminales 53-56) |
|---|---|
| Tipo de Válvula | V1, V2, V3, opciones de configuración de válvula de alivio según el escenario de prueba de estanqueidad (parámetros 52-53) |
| Ajustes de Tiempo | tGV (aceleración del ventilador), tPV (pre-purgado), tPN (post-purgado), tRF (retraso de habilitación), tMP (pausa mínima), tE (retraso de encendido), tL1/tL2 (apertura de válvula), tM (tiempo de medición) |
| Monitoreo de Temperatura | STM (≥750 °C modo de alta temperatura), STL/FSTL (temp. máxima del horno 200-1600 °C), termopares dobles Tipos K, N, S solo (versiones H1) |
| Nivel de Seguridad | SIL 3 (EN 61508), PL e (ISO 13849) Certificado |
| Secuencias de Programa | Inicio, Verificaciones de Interbloqueo de Seguridad, Pre-purgado, Monitoreo de Flujo de Aire, Prueba de Estanqueidad, Habilitación de Ignición, Operación, Post-purgado |
| Tipo de producto | Control del sistema de protección para monitorear y controlar funciones de seguridad centrales en sistemas de hornos de múltiples quemadores |
| Fuente de Alimentación | 120 VAC (Q), 230 VAC (W); voltaje de control de 24 VDC ±10% |
| Almacenamiento de Parámetros | Tarjeta de chip de parámetro reemplazable; configuraciones transferibles entre unidades con código de tipo idéntico |
| Salidas | AC/24VDC – Válvulas de gas V1(13), V2(14), V3(15), límites de inicio LDS (16), Purgado (17), Alta Temperatura (18), Fallo 24V (41), Operación 24V (42), Control de capacidad (53-56), Ventilador (58), Interbloqueo de seguridad (57) |
| Modelos | FCU 500 (control central), FCU 505 (control de zona) |
| Tipo de instalación | Montaje en riel DIN 35 x 7.5 mm, gabinete de control ≥IP54, no se permite condensación |
| Capacidad de entrada | 24 VDC – Inicio (1), Flujo de aire controlado (2), Reinicio remoto (3), Operación del quemador (4), Ventilador listo (44), VPS/POC (45), Parada de emergencia (46), Aire mínimo (47), Flujo de aire (48), Gas mínimo (49), Gas máximo (50), Entradas programables (51,65,66,67,68) |
| Clasificación Ambiental | Gabinete IP54; placa frontal OCU IP65, Operación -20 a +60 °C |
| Opciones de Comunicación | PROFINET/Modbus TCP a través del módulo BCM 500; datos cíclicos y acíclicos (estado, fallas, tiempos restantes, temperaturas STM/STL) |
| Aprobaciones | Aprobado por FM, EU‑GAR 2016/426, EMC 2014/30/EU, LVD 2014/35/EU, ANSI/CSA Z21.20; aprobación CU euroasiática |
| Aplicaciones | Gas min./máx., aire min., pre‑purga, prueba de estanqueidad, monitoreo de temperatura, habilitación de inicio de quemador, control de capacidad de zona |
