Descripción

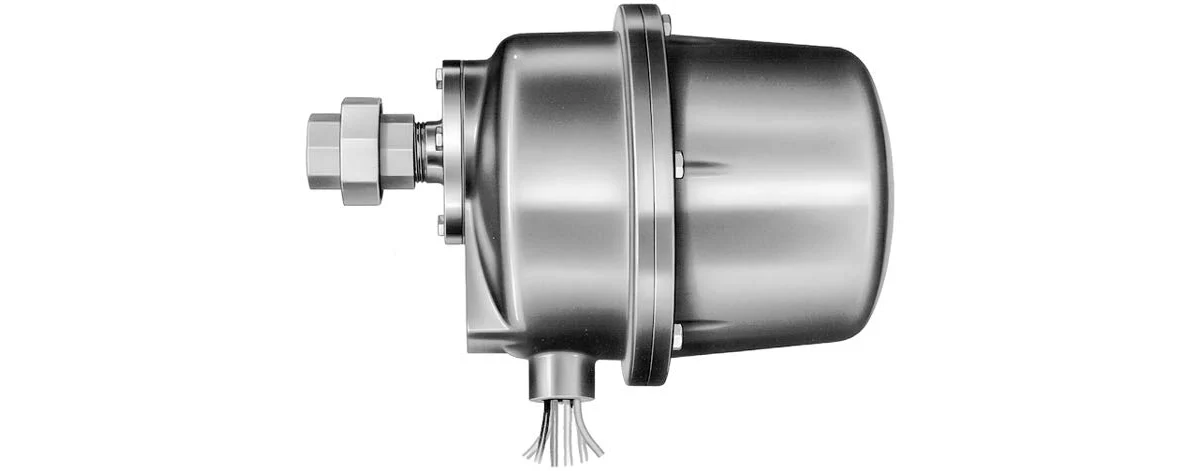

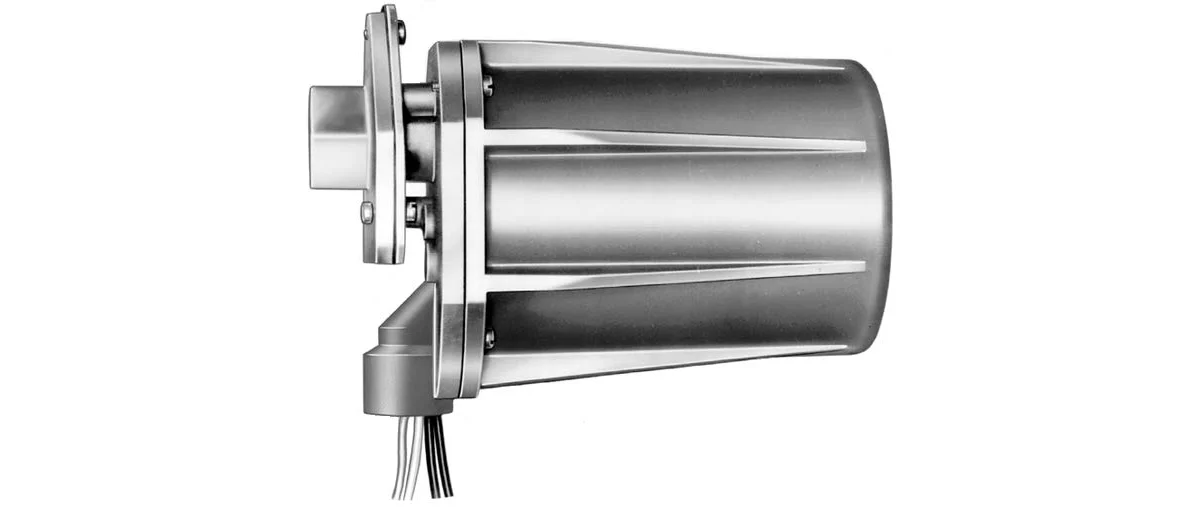

Detector de Llama Ultravioleta de Auto-Verificación Dinámica
C7061A, F
- Modelos: C7035C (sin auto-verificación), C7061F (F1/F2) (auto-verificación dinámica)
- Rango de temperatura de operación: C7035C, C7061F1: -20 a +70 deg C (-4 a +160 deg F); C7061A; C7061F2: -40 a +175 deg F (-40 a +80 deg C)
- Rango de temperatura de almacenamiento: -50 a +80°C (-60 a +175°F)
- Controladores compatibles: SLATE, serie 7800, DBC2000, BC1000, Kromschröder FDU 510..3
- Amplificadores compatibles: C7061A: R7861A (SERIE 7800) o R8001S1051 (SLATE); C7061F (F1/F2): R7861 (SERIE 7800) o R8001S1051 (SLATE)
- Rango de señal de llama: C7061A: 1.25-5 VDC (serie 7800), hasta 8 VDC (SLATE); C7061F (F1/F2): Igual (1.25-5.0 VDC/hasta 8 VDC para SLATE)
Información adicional
| Modelos | C7035C (sin auto-verificación), C7061F (F1/F2) (auto-verificación dinámica) |
|---|---|
| Rango de temperatura de operación | C7035C, C7061F1: -20 a +70 °C (-4 a +160 °F); C7061A, C7061F2: -40 a +175 °F (-40 a +80 °C) |
| Rango de Temperatura de Almacenamiento | -50 a +80°C (-60 a +175°F) |
| Controladores Compatibles | SLATE, serie 7800, DBC2000, BC1000, Kromschröder FDU 510..3 |
| Amplificadores Compatibles | C7061A: R7861A (SERIE 7800) o R8001S1051 (SLATE), C7061F (F1/F2): R7861 (SERIE 7800) o R8001S1051 (SLATE) |
| Rango de señal de llama | C7061A: 1.25-5 VDC (Serie 7800), hasta 8 VDC (SLATE); C7061F (F1/F2): Igual (1.25-5.0 VDC/hasta 8 VDC para SLATE) |
| Clasificaciones de Presión | C7035C, C7061F1: 690 kPa (100 psi) (Ventana de Visualización de Cuarzo), C7061A, C7061F2: 138/690 kPa (20/100 psi) (Ventana de Visualización de Cuarzo), 20 psi (138 kPa) (Lente de Enfoque de Cuarzo) |
| Opciones de Montaje | C7035C: Brida de 1 in NPT, incluye adaptador de 1 in MNPT x 3/4 in FNPT; C7061F (F1/F2): unión a prueba de explosiones de 1 in NPT |
| Clasificación de Enclosure | C7035C, C7061F1: IP66, a prueba de explosiones (CENELEC II G Ex db IIC T6), C7035C: NEMA 4, C7061F (F1/F2): IP66 + a prueba de explosiones Ex db IIC T6 |
| Potencia Eléctrica | C7061A: Alimentado a través del controlador de seguridad de llama (tubo + obturador), C7061F (F1/F2): Alimentado a través del controlador de seguridad de llama (tubo + obturador); voltaje del obturador seleccionable 115/230 VAC (F1) |
| Tubo de Detección UV | -40 °C clasificado, reemplazable en campo |
| Entradas de Cable | C7035C: apertura de conducto de 1/2‑14 NPSM, C7061F (F1/F2): entrada de conducto de 1/2 in NPT; se requiere glandula aprobada EX |
| Aplicaciones | Detecta radiación UV de llamas de gas/aceite, utilizado con amplificador de auto-verificación R7861 |
| Aprobaciones | Certificado IECEx, Certificado ATEX, Certificado KCs, Aprobado por CE, Capaz de SIL 3, Listado por UL, Aprobado por FM, Cumplimiento de la Directiva WEEE |
