| Temperatura Máxima de Suministro de Aire |
≤ 250 °F (121 °C)
|
| Presión del Tren de Válvulas |
Presión de combustible al regulador de relación según la Hoja de Datos 163; tren de válvulas dimensionado para proporcionar la presión especificada
|
| Intervalo de mantenimiento |
Se recomienda inicio en baja potencia; si la baja potencia es demasiado baja para encender dentro del tiempo de código, iniciar a una entrada más alta, redimensionar/reubicar controles, o usar piloto de encendido por chispa; el flujo de combustible del piloto debe interrumpirse después de la prueba
|
| Conexiones de tubería de gas |
Tubería de mano izquierda o derecha; conexiones roscadas BSP o NPT
|
| Requisitos del Motor |
Recorrido de 90 grados, continuo o modulante alto/bajo, reversible, ≤2 rpm (≈30 s/90 deg ), ≥25 in‑lb (2.8 Nm) torque
|
| Sistema de Monitoreo |
Sensor de llama + control de monitoreo de llama; el control debe mantener la chispa durante un tiempo fijo durante el encendido
|
| Supervisión de llama |
Varilla de llama o escáner UV; debe cumplir con los códigos locales aplicables y ser compatible con el control de monitoreo
|
| Opciones de Montaje |
Montaje externo en ducto de pared o montaje interno con placa de fijación
|
| Interruptor de Flujo de Aire |
Eclipse cumple con el requisito de NFPA de usar un interruptor de presión de aire, Proporciona señal cuando la presión de aire del soplador es insuficiente
|
| Relación de Reducción |
Mayor que 20:1 (máx a mín poder)
|
| Método de control |
Válvula mariposa motorizada modula el flujo de combustible únicamente; el lado de aire del quemador permanece fijo
|
| Opciones de Ventilador |
Soplador integrado (montado) o remoto; motores de 50 Hz IEC (CE) o 60 Hz NEMA (UL/CSA)
|
| Tipo de ignición |
Chispa directa o piloto incorporado encendido por chispa para modelos por debajo de AB0400L; modelos más grandes utilizan piloto incorporado encendido por chispa
|

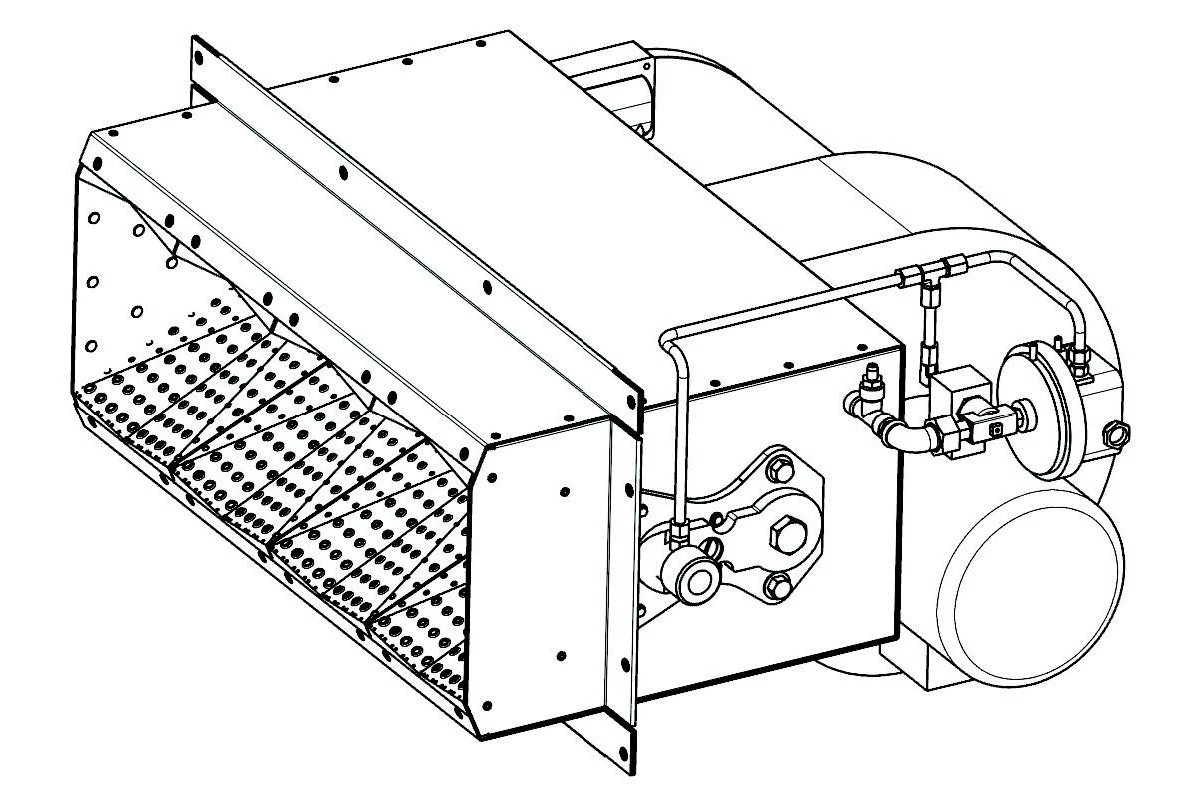

| Diseño del quemador |
Quemador modular con mezcla en la cabeza (concepto DualBlock)
|
| Estilo de quemador |
Secciones rectas, geometrías de doble T y secciones transversales
|
| Aplicaciones |
Hornos, hornos de cocción, secadores, sistemas de aire de recambio con flujo variable, humedad o niveles de oxígeno, Calentamiento de corrientes de aire de proceso en ductos, hornos, secadores y hornos
|
| Filtro de Aire |
Filtro de aire con ajuste de flujo interno, Entrada de aire con rejilla de ajuste/protección
|
| Funciones |
Quemador modular diseñado para trabajar en el núcleo del flujo de aire; combustión extremadamente limpia; adecuado para ductos, hornos, secadores y hornos, incluyendo aplicaciones de alta humedad, bajo O2 y flujo variable
|
| Tipo de combustible |
Gas Natural, Propano, Butano; contactar a Eclipse para combustibles alternativos
|
| Material |
Acero Inoxidable
|
