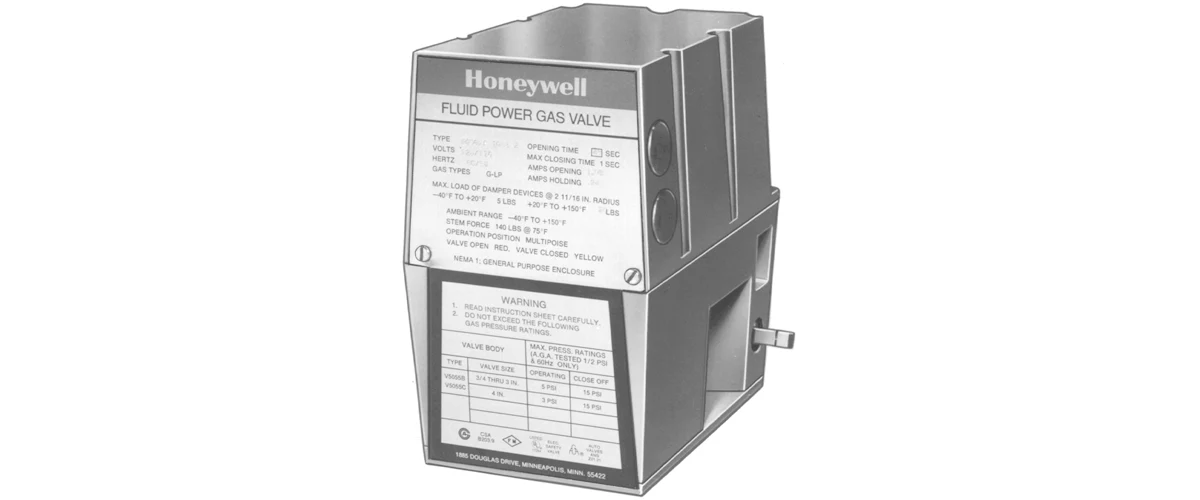

Actuadores de potencia de fluido V4062

Modelos: V4062A (estándar), V4062B (alta presión), V4062D (con interruptor de prueba de cierre)
Rango de Ajuste de Baja Presión: 0.17 a 0.64 in de desplazamiento del vástago de la válvula
Rango de Temperatura Ambiente: -10 a 70 °C (50/60 Hz); -40 a 150 °F (60 Hz)
Interruptor de Prueba de Cierre: SPDT, no ajustable
Clasificación del Interruptor Auxiliar: SPDT, 1/2 hp (0.37 kW), ajustable
Válvulas Compatibles: V5055, V5097, VE5000 (solo Europa)

Descripción

Actuadores de Alta-Baja-Apagado para emparejar con válvulas de gas de la serie V5055 o V5097

Proporcionan servicio de cierre de seguridad final cuando se utilizan con válvula de gas V5055 o V5097
Tiempo máximo de cierre de un segundo
Indica continuamente la posición de la válvula con un indicador rojo cuando está abierta y un indicador amarillo cuando está cerrada
Montaje en cualquier posición directamente en la tapa de la válvula con tres tornillos de fijación
Proporcionan servicio de cierre de seguridad final cuando se utilizan con válvulas de gas V5055 o V5097
Clasificaciones Eléctricas: 120 Vac
Frecuencia: 60 Hz Máximo
Presión de Operación Segura (psi): 5 psi
Presión de Operación Segura Máxima (kPa): 34 kPa
Rango de Temperatura: -40°F a +150°F (-40°C a +66°C)
Usado Con: V5034; V5055; V5097
Aprobaciones, CSA: Cuando se utilizan con V5055 y V5097: Certificado General listado Archivo No. 158158, Clase 3371 para EE. UU. y Canadá
Aprobaciones, Underwriters Laboratories Inc.: Cuando se utilizan con V5055A-E (3/4 a 4 in.) o V5097A-C (3/4 a 3 in.): Listado, Archivo No. MH1639 Guía No. YIOZ
Aprobaciones, Swiss RE: Cuando se utilizan con V5055 o V5097: Aceptable

Modelos	V4062A (estándar), V4062B (alta presión), V4062D (con interruptor de prueba de cierre)
Rango de ajuste de baja potencia	0.17 a 0.64 in de recorrido del vástago de la válvula
Rango de temperatura ambiente	-10 a 70 deg C (50/60 Hz), -40 a 150 deg F (60 Hz)
Interruptor de prueba de cierre	SPDT, no ajustable
Clasificación del interruptor auxiliar	SPDT, 1/2 hp (0.37 kW), ajustable
Válvulas compatibles	V5055, V5097, VE5000 (solo Europa)
Opciones de Montaje	Multi-posicional; vertical requerido para modelos de 220 a 240V
Clasificación de Enclosure	NEMA 1 (IP30)
Tipo de producto	Actuador de válvula de gas de potencia fluida
Tiempo de Apertura	Apertura rápida: 13 segundos a 60 Hz/16 segundos a 50 Hz, Estándar: 26 segundos a 60 Hz/32 segundos a 50 Hz
Eje del regulador	3/8 in cuadrado, 52 grados de rotación, Resorte de retorno opcional
Tiempo de Cierre	≤1 segundo
Ciclo de trabajo	Continuo
Aprobaciones	UL Listed File MH1639, Guide YIOZ, CSA Certified File 158158, Class 3371 (solo modelos de 60 Hz), FM Approved
